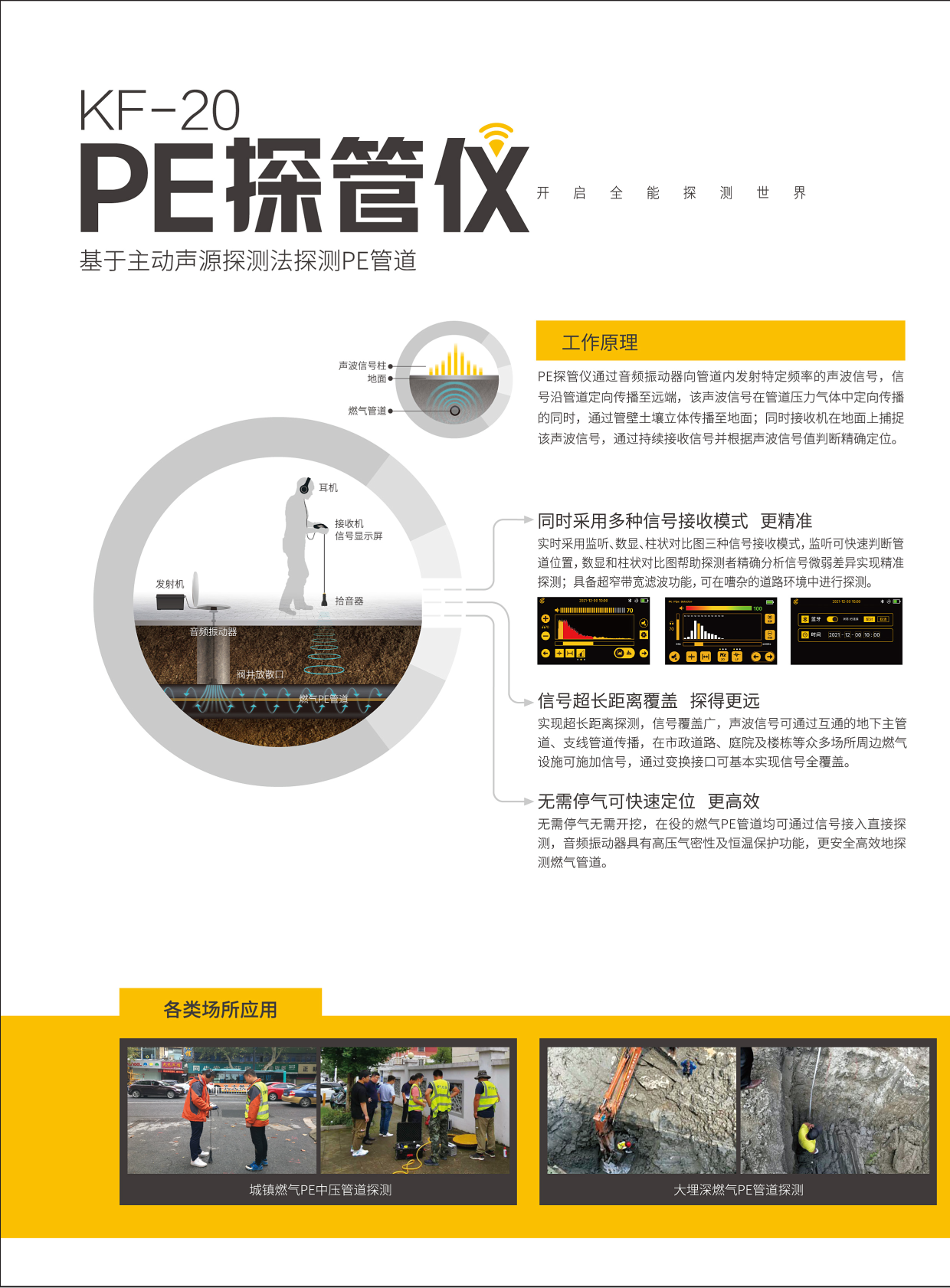

燃气PE探管仪 KF-20

武汉矿发   全新一代燃气PE探管仪  KF-10升级版

产品特点

（1）有效性

▷采用主动声波信号，可根据现场不同环境，能够发射多种声波频率，频率可调，提高信噪比；

▷发射机功率可调，能够近距中距远距各种情况无盲区探测；

▷配置各种不同尺寸接口的配件，能够满足不同接口条件下燃气PE管道探测；

▷接收机探头采用了高灵敏度压电传感技术和自动解算声波信号，可识别微弱的声波信号；

（2）准确性

▷接收机具有监听、信号值及信号柱状对比图三种模式，可通过监听快速判断管道大致位置，再通过信号值、柱状图模式对管道进行精准探测；

▷采用超窄带滤波技术，最小滤波宽度达20Hz，滤波宽度可调，有效过滤环境噪声引起的干扰；

（3）安全性

▷驱动器具有自动恒温保护功能，防止在工作过程中温度过高；

▷驱动器采用军工级气密性配件，可承受1.5MPa压力；

▷采用机械断开和防止声音过大双重听力保护功能，可以防止瞬时较大的声音进入耳机，保护使用者的听力；

（4）便捷性

▷不停气、不开挖，直接探测；

▷发射机具有无线遥控功能，可远距离调节发射频率、功率大小功能；

▷发射机预设最佳频率，接收机可自动匹配发射机信号，开机即可探测；

▷接收机也能够无缝匹配发射机的各种频率及各种模式。

▷接收机小巧轻便，发射机箱子具有辅助轮，可随即拖拉行走。

▷拾音器设计符合人体工程学，使用方便，三角爪无需拆卸即可快速安装探针，硬质地面模式和软土模式快速切换；

产品技术参数

发射机：

→频率输出：多频输出，0-2000Hz任意调频，预设低中高三种最佳探测频率；

→波形输出：多频输出，可选正弦波、方波、变频；

→输出功率：多功率输出，最大功率120W，从0-100%可调；

→过热保护：发射机实时显示驱动器工作温度，自动调节功率使驱动器温度不超过60℃；

→无线遥控功能：遥控集成于接收机内部，可3公里内远程控制发射机的开启、关闭，调节频率及功率大小，实时监控发射机工作状态。

→续航时间：≥12小时，可充电锂电池，充电时间≤6小时

→充电保护功能：自带防止反接、过充功能；

→防护等级：外防护箱防护等级IP65

→重量：16.5kg

→工作温度：-10℃～+50℃

→存放温度：-40℃～60℃

→尺寸： 610*440*250mm；

→配件：配置与不同规格的转换接头配件。

接收机：

→接收频率范围：200-2000Hz频率可调，预设低中高三种对应频率，避免手动调节频率，开机即可探测；

→信号方式：采用信号数值、方柱图、听音三种信号同时输出、同屏显示，实时显示振动信号频率和强度；

→数据记录：屏幕实时监听声波信号，同时显示信号值大小、屏幕可记录13个截面声波数据对比，快速判断管道对应位置；

→GPS航迹：自动获取和校正坐标，保存探测路线及点号坐标位置；

→数据保存：具有数据保存功能，可保存探测路线坐标及测点信息，几路声波信号值及埋深，通过USB可将数据导出，在PC端进行数据处理机成图分析。

→测深功能：接收机具有测深功能可直接获取管道埋深。

→滤波功能：采用超窄带滤波功能，滤波宽度可调，最小窄带20Hz，有效避免外界其他频率信号干扰；

→蓝牙功能：具有蓝牙通讯功能，配无线蓝牙耳机，通信最大距离≥10米；

→显示屏：触摸宽温5寸LCD显示屏，最大亮度700cd/㎡，分辨率最低800x480；

→可充电锂电池：3.7V 14000mAh 配套充电器

→工作时长：≥24小时

→工作温度：-10℃～+50℃

→存放温度：-40℃～60℃

→防护等级：IP 65

→重量：0.73千克

→尺寸：220*120*55mm；

→探测距离：双向有效探测距离≥3000m（适应条件下）

→水平定位精度：±10cm，3米以内±10%H，3米以上±15%H（多截切面测量法）；

→探测深度：最大探测深度≥7m（适应条件下）；
