打孔棒


1.打孔棒

       打孔棒是在沙土或松土路面上，采用人工手动敲击一根轻型钢钎对地下的燃气、供水等PE材质管道进行触探的一种有效工具，它由一根长1.6m特种材料的钢棒和带有绝缘防护的不锈钢套筒组成，钢棒的底部为球面状，避免入地过程中伤害到PE管罐体管体，顶部的绝缘套筒起到助力和安全防护作用，可人为轻松将打孔棒打入土中。
其特点如下：
（1）安全性
打孔棒的底部钢棒为球面状，避免损伤地下管道；顶部为6mm厚度的高质绝缘材料，可防止地下高压电强电对人的伤害。
（2）高效性
对于复杂的管线，特别是多种管线交错，仪器探测信号弱、干扰信号强的地方，在土质界面环境中，可以采用打孔棒直接打入地下寻找管道，避免地面大面积开挖，造成环境破坏。

2.技术参数

钢棒：特种材质的不锈钢材料，规格13×1600mm；
绝缘套筒：外绝缘层材料不锈钢套管，规格48×380mm
可探测深度：1.2m
重量：5.2km

3.应用领域

• 燃气管道探测与验证

• 大埋深燃气管道探测与开挖

• 第三方开挖监护

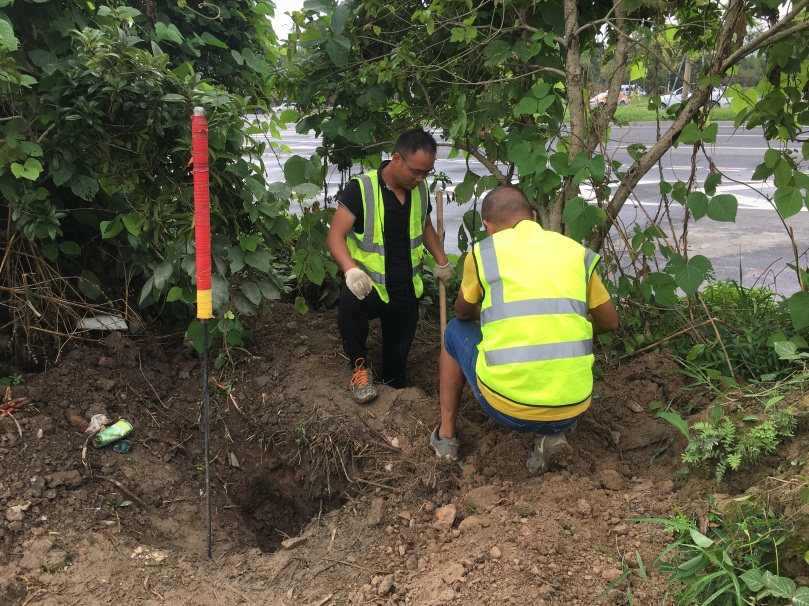

（1）燃气管道探测与验证
在燃气PE管道探测的过程中对于土质路面，可以轻松获取管道的深度，采用主动声源探测法准确确定燃气管道水平位置后，使用打孔棒在地面敲击打入钢钎深入地表后，与地下PE管道接触，产生的反馈力和反弹力，从而无需开挖快速确定地下管线的准确平面位置及管顶深度。

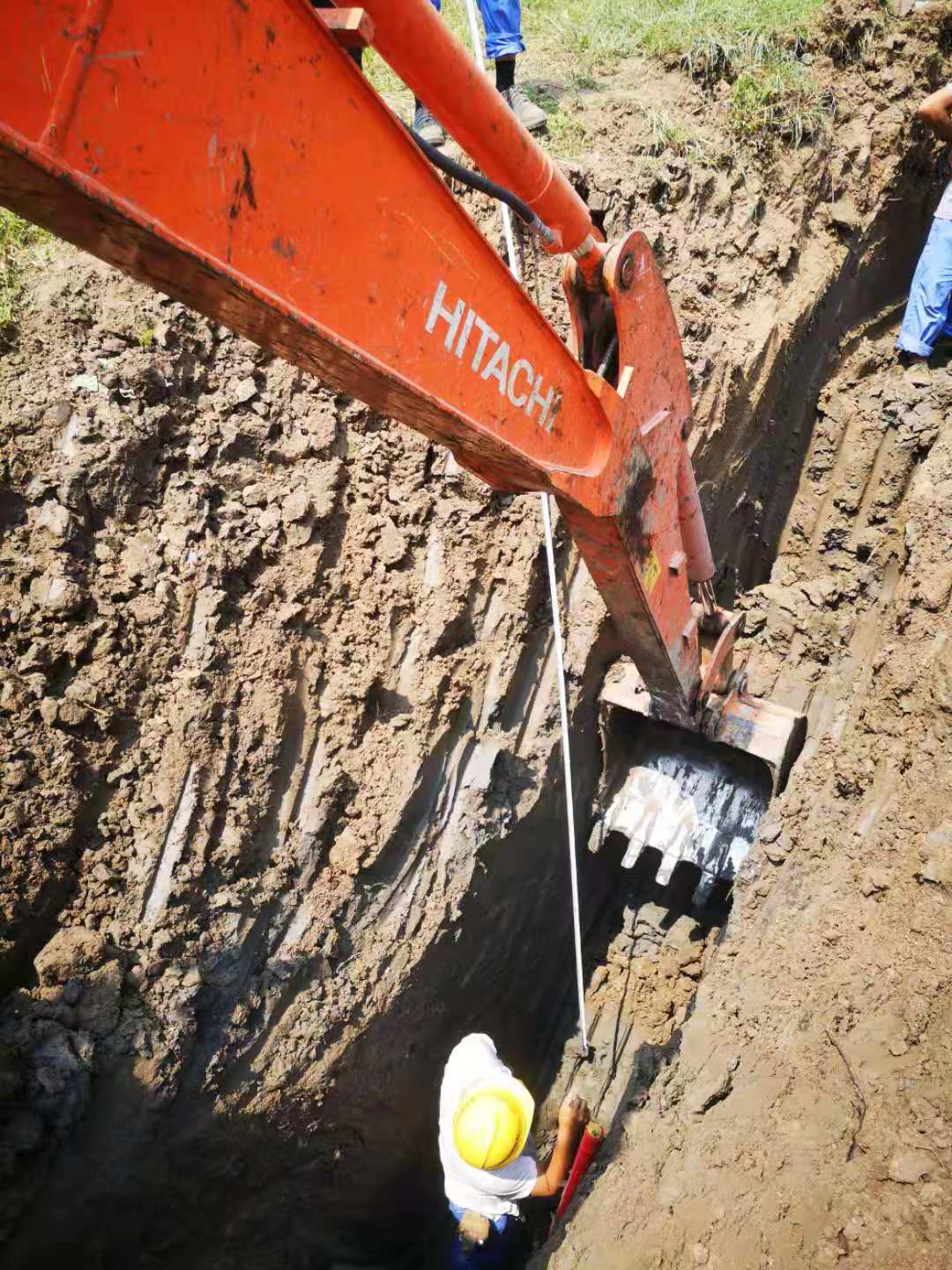

（2）大埋深燃气管道探测与开挖
在市政道路施工、新建顶管等施工过程中，经常遇到和大埋深燃气管道交叉的情况，电磁法和主动声源探测法在地面无法准确探测到，在地面使用开挖和主动声源探测法结合，可以快速安全的进行大深度开挖见管。

在燃气公司新建管道对接、原管道探测过程中，经常遇到开挖十几米长沟花费大量人力物力都挖不到管道，往往找管开挖过程中与管道擦肩而过，使用打孔棒可以避免开挖扩大探测范围，快速找到管道。

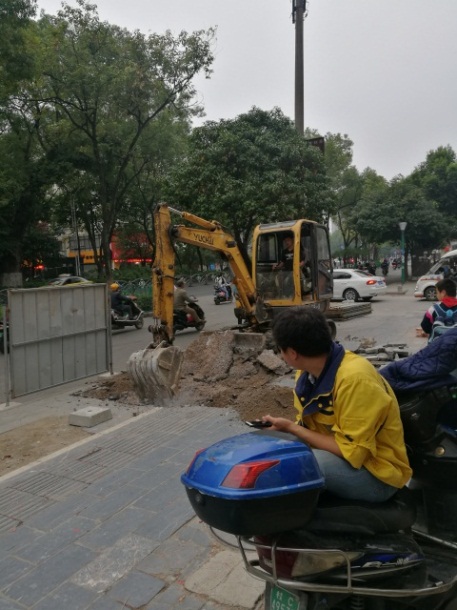

（3）第三方开挖监护
在第三方资料交底过程中，对于不明管道，在开挖过程中，可以用打孔棒在需要开挖的范围进行详探，确保打孔棒触探1.2m深度之内无燃气管道，避免挖伤挖爆管道。

4.使用方法

钢棒对准地面的位置，双手握住顶部绝缘套管，反复向下敲击，直到打孔棒有明显的回弹力，表明已经触达了PE材质的管道。
当有了明显的反弹力时，请勿人为过力敲击，打孔棒钢棒请勿压弯，可能造成打孔棒损坏。
