探测仪为什么能从地下各种管道里准确找出燃气PE管？
时间：2026-09-07 10:41:31
你脚下这条人行道下面，可能同时躺着：给水管、雨水管、污水管、电力电缆、通信光缆、热力管、燃气管……少则五六种，多则十几二十种。它们上下重叠、左右交叉，施工图上画出来，就是一团"麻花"。
问题来了：要从这团麻花里，精准找出那一根燃气PE管，探测仪凭什么不迷糊？旁边那些水管、电缆、热力管，就不捣乱吗？
这背后，其实是一套"不靠找、靠认"的逻辑。
一、先看电磁法卡在哪
先说清楚，探测仪为什么会"迷糊"。
很多地下管线探测，靠的是电磁感应——给金属管加信号，或者捕捉金属管的电磁场。这套方法对金属管很好使，但一进复杂的管线丛，问题就来了：
其一，地下金属管太多，信号互相串。 水管、热力管、电缆、金属保护管……都是金属，都会响应电磁信号。一片区域里十几根金属管挤在一起，信号混成一团，很难分清哪根是哪根。
其二，燃气PE管本身"不配合"。 PE管不导电、不导磁，电磁信号根本加不上去，也反射不回来。换句话说，电磁法想找的那根管，恰好就是它眼里的"隐身"管。
所以不是探测仪不努力，是这条路对PE管天然走不通。

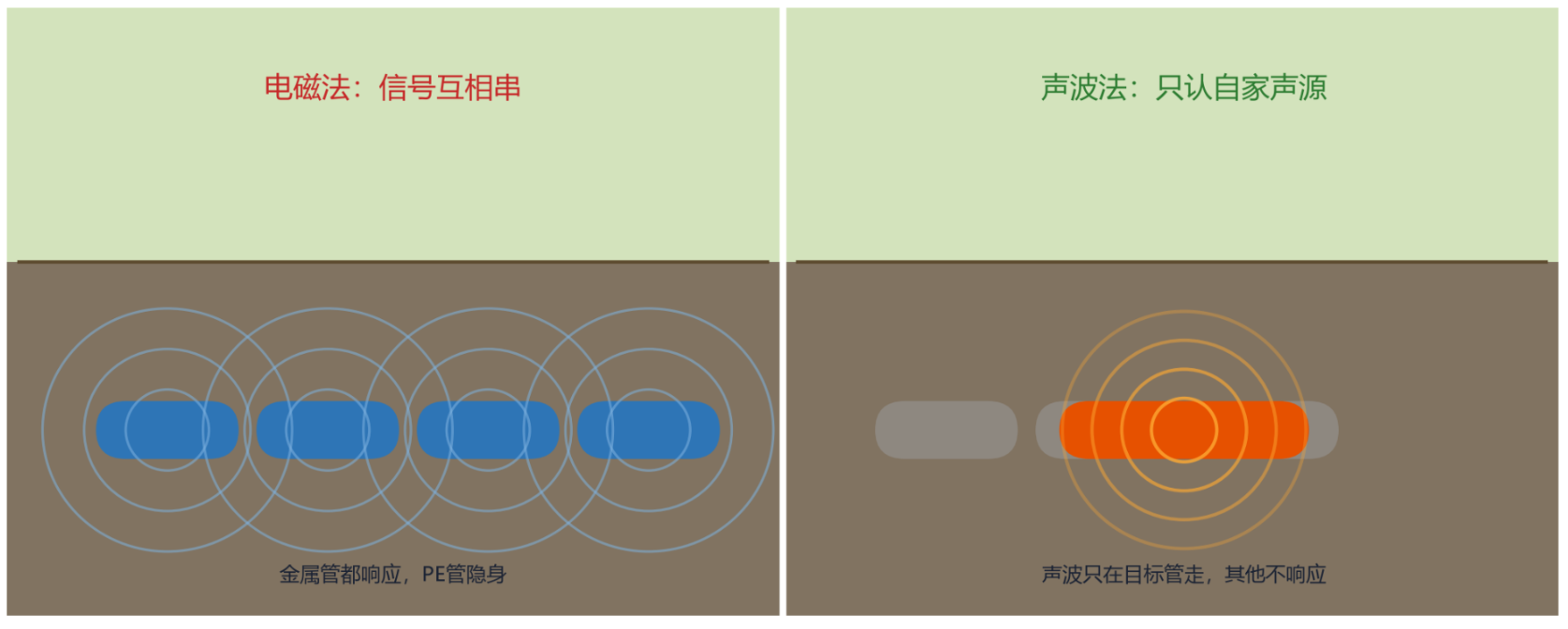

图1｜电磁法 vs 主动声源法对比
二、主动声源法的破局：给目标管一个"专属声源"
主动声源探测法，换了一条完全不同的路。
它不靠"找金属"，而是靠"认声源"：
| 通过管道放散口、法兰或调压设备的接口，把一段特定频率的声波主动送进目标燃气PE管里。声波在管内介质中传播，带动管壁振动，振动再传到地面，地面拾音器接收、分析信号强弱，从而定位。 |
关键在这两步：
其一，声源是"主动送进去"的，从源头就锁定了目标。 声波是从哪根燃气PE管的接口进去的，它就只在哪根管里走。别的管子压根没接到这个声源，自然"发不出"这个信号。
其二，频率是"专属"的，像指纹一样。 发射频率是选定、可调的，接收端只认这个频率。地面上的车流振动、施工噪声、工频干扰，频率特征都对不上，在接收端就被"认出来、剔出去"。这步"认频率、剔干扰"，落到设备上就是接收机的频谱自动识别——它自己比对频谱、锁定发射频率，不用操作员盯着波形一点点判。

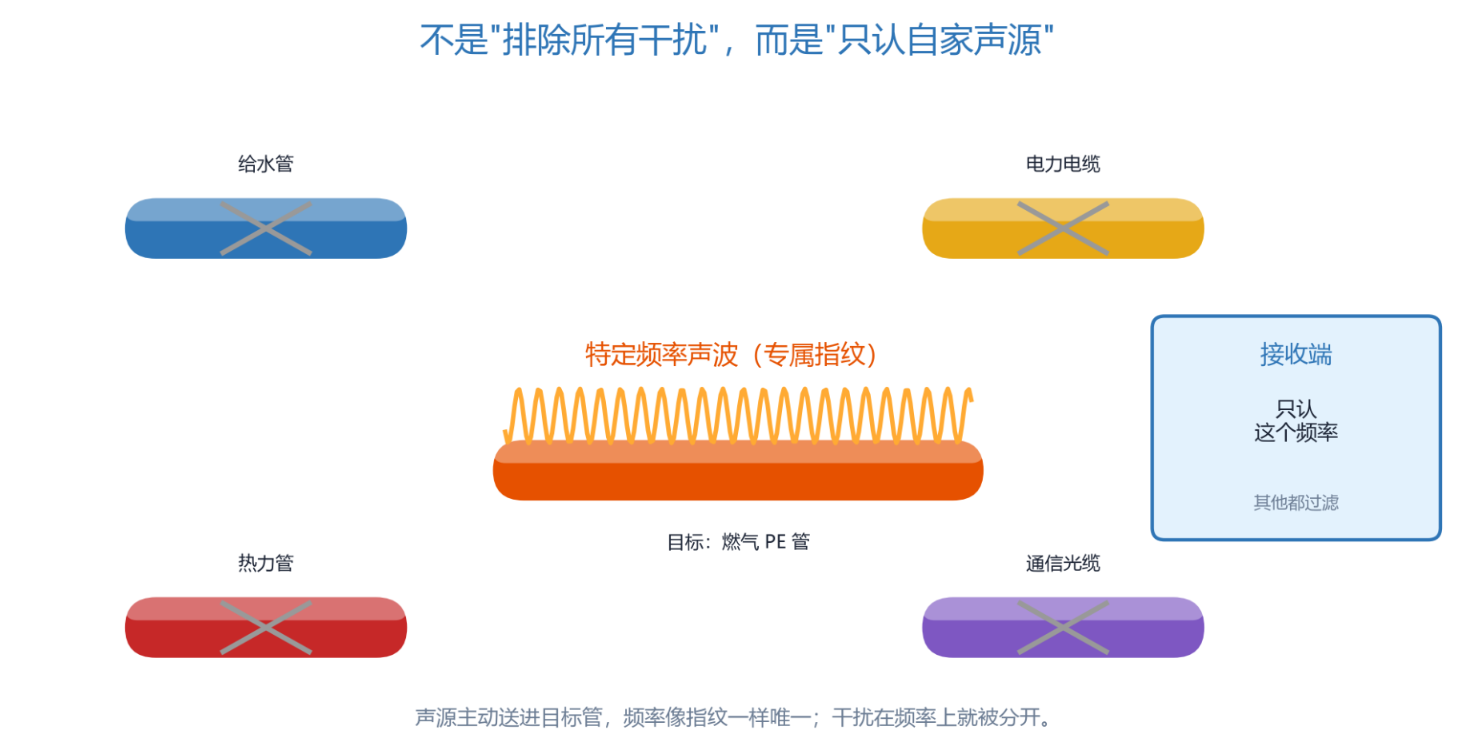

图2｜声波"专属频率指纹"示意图
| 一句话：别人靠"看谁像金属"，它靠"听谁在响我的声"。 |
主动声源探测法已经是行业标准（T/CAS 515-2021 列明）。以智能燃气PE探管仪 KF-50 为例，它把这套"主动送声源、专属频率、频谱识别"做成了成套设备：发射机把声送进目标管，地面拾音器接收，接收机自动判读频谱。操作员要做的，就是顺着信号峰值那条线，把管位标出来。

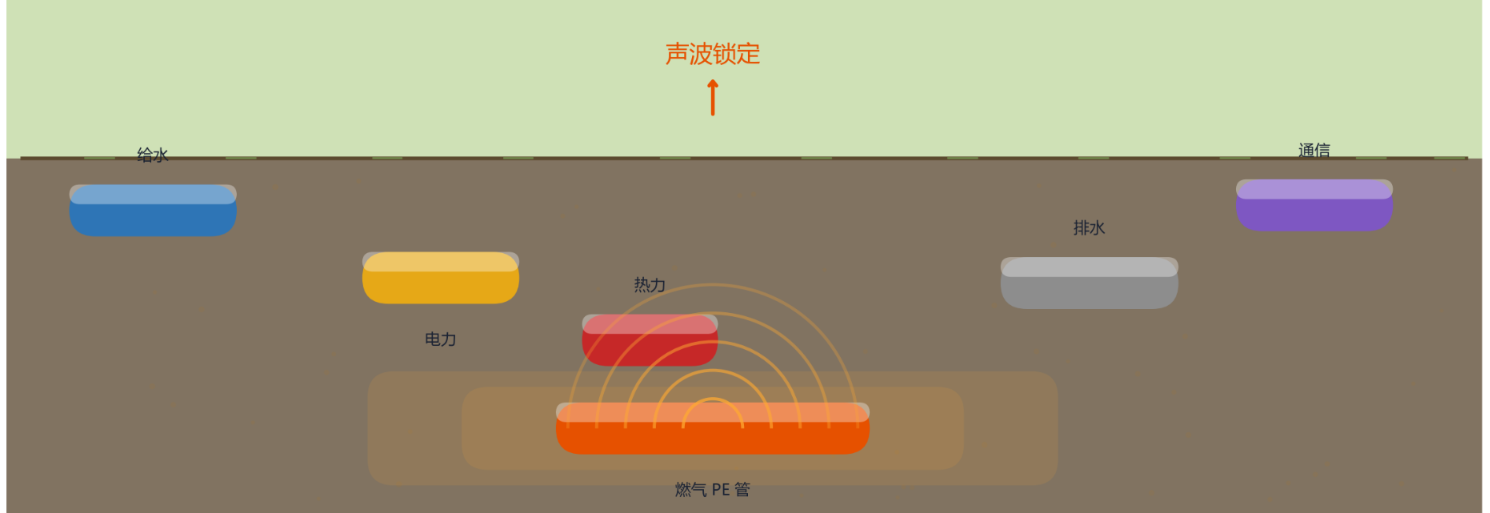

三、为什么旁边那些管子不捣乱？
有了上面这套逻辑，再回头看那团"麻花"里的邻居们，就清楚了。
金属管线（水、热、电）：想串也串不起来。 声波要带动管壁振动才能往外传，但金属的弹性模量远高于PE——钢材的弹性模量是PE的百倍量级，管内气体的振动带不动金属管壁。声波在金属管里衰减很快，几乎传不出去，也就不会在金属管上"冒"出信号来捣乱。 |
电缆、电力管：工频干扰，频率上直接过滤。 电缆附近的50赫兹工频干扰，是常见的干扰源之一。但它频率固定、特征明显，接收端通过频谱识别就能把它和发射频段分开。 |
相邻的PE给水管：这才是真正的对手。 给水管和燃气管一样是PE材质，两条PE管如果离得近，声波确实可能"漏"过去一点，让相邻管也带出信号。这时候靠的是操作上的三道保险： · 一同三不同——同一点位、不同操作员、不同时间、不同设备，测得的响应峰值重合，才算数； · 阀门井验证——把拾音器放到目标管的阀门井上，有信号才说明连通的是这根管； · 多剖面交叉——多打几个剖面，看峰值是否稳定落在同一条线上。 |
真正会让人"迷糊"的，从来不是那十几根不同材质的管子，而是这种"同材质、离得近"的PE管。把这几道保险做足，它也就露馅了。
四、一句话收尾
| 地下管线再挤，探测仪不迷糊的底气就一句话：它不靠"排除所有干扰"，而是"只认自家声源"。 |
声源是主动送进去的，频率是专属的，干扰是频率上就分得开的——剩下的那点同材质串扰，用操作规范去兜底。
下次再有人问"地下那么乱，你们怎么找得准"，把这套逻辑讲给他听就行。你的片区里，燃气管旁边是不是也挤着给水管、电缆、热力管？下次测的时候，看一眼接收机锁定的频率，就知道它认的是哪一根了。
