同一条燃气PE管，绿化带里20厘米锁定，马路上却宽到50厘米？——硬质路面声衰减的机理与现场破解
时间：2026-09-07 09:14:17
一、一个反复出现的现场现象

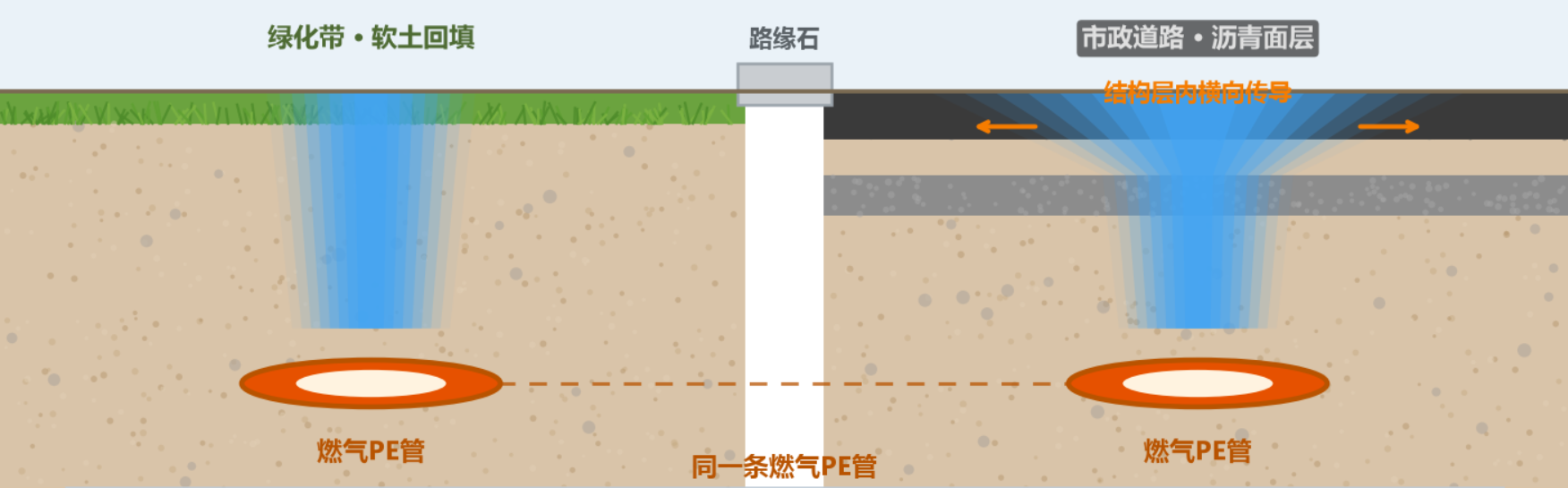

做燃气PE管探测的同行，大概率遇到过这么个情况：一条PE管从小区绿化带里出来，穿过路缘石，进了市政马路。
在绿化带那一段测，信号峰又尖又窄。探头往左挪一点信号掉下去，往右挪一点也掉下去，来回一比，管位很快就锁住了。
可一上了马路，同样的设备、同样的频率、同一个人操作，信号峰"胖"了一圈。探头左右挪半米，读数都还有一大截。这时候就犯嘀咕了：到底哪个点才是管位？是设备今天不准了，还是我操作有问题？
先给结论：设备和操作多半都没问题，问题出在你脚下那层地面。
二、先搞清楚：声波最后这一段路是怎么走的
主动声源探测法的传播链，可以拆成四段：发射机把声波打进管内 → 声波沿管内介质往前传 → 声波透过管壁进入周围回填介质 → 传到地面，被探头接收。
前两段我们以前讲过。今天要说的是最后这一段——从管壁到探头，中间隔着什么。这一段决定了你看到的信号峰是"尖"还是"胖"。
| 关键概念：声强梯度 管位正上方，信号读数高；探头往两侧偏离，读数往下掉。掉的"快慢"，就是声强梯度。梯度大，峰就窄，位置好定；梯度小，峰就宽，位置难定。硬质路面让人头疼的根源，就在梯度上。 |

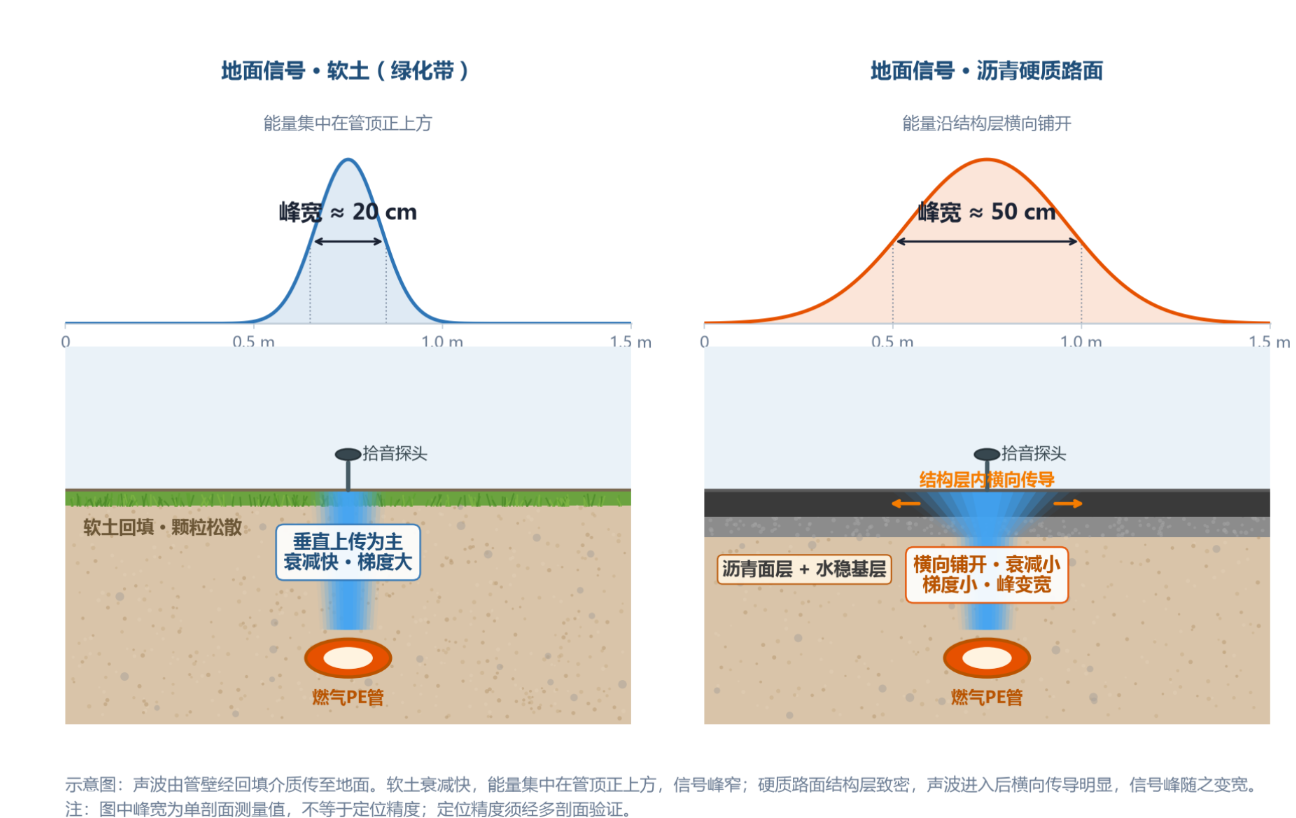

三、软土和硬路面，差别就在"梯度"
1. 软土、绿化带：衰减快，峰窄
回填土、绿化带这类介质，颗粒之间有大量孔隙和界面。声波在这种介质里传播，能量被快速吸收和散射，传不了多远就衰减掉了。
结果是：声波基本只能从管位正上方"直着"冒出地面，稍微偏一点，能量就衰减到接收不到了。梯度大、信号峰窄，20厘米以内就能锁定管位。
附带一个好处：土层还是一层"天然滤波器"，车流、风声这些环境噪声，也被它顺手衰减掉一部分。
2. 水泥、沥青路面：横向传导，峰宽
换成水泥或沥青，情况反过来了。这类结构层致密得多，声波进到结构层里以后，不只是垂直往上冒，还会沿着结构层横向铺开。
你在路面上左右挪半米，探头接收到的其实都是"横向铺过来"的那部分能量。所以读数掉得慢，梯度小、信号峰宽，往往要走50厘米的范围，才能初步判断一个大致区间。
四、沥青层：三个因素叠加在一起
如果路面是沥青，麻烦还要再多一层。沥青层给探测带来三个叠加的不利因素。
因素一：弹性模量差异，声波传导条件差
不同材料的弹性模量差距很大，这直接决定了声波在其中的传播特性。参考数据：
| 材料 | 弹性模量（MPa） |
| 钢材 | 2.0—2.1 × 10⁵ |
PE的弹性模量只有钢材的百分之一量级——这正是主动声源法对PE管效果好的原因：声波能量带得动PE管壁一起振，钢管则带不动。但反过来，当声波要从管壁穿进周围结构层时，遇到弹性模量大得多的混凝土、沥青层，传导条件就明显变差了。
因素二：温度一变，沥青的软硬就变
沥青是典型的温度敏感性材料。夏天高温时发软，冬天低温时变硬。软硬程度不同，声波在其中的衰减和传导特性也随之改变。
| 现场提示 同一条马路，夏天测和冬天测，信号特征可能不一样。如果手里有这条管线往年的探测记录，对比时要把季节因素考虑进去，别一看到数值变了就怀疑设备或管位变了。 |
因素三：骨料带来的散射噪声
沥青路面不是均质材料，它是沥青加骨料的混合结构层。骨料与沥青之间、骨料与骨料之间存在大量界面，声波穿行时会在这些界面上不断发生散射，产生一层"背景噪声"，把有效信号的对比度压低，信噪比随之下降。
更棘手的情况：管道直接埋在沥青结构层里
上面说的还是"管道埋在土里、路面是沥青"的常规情况。如果遇到PE管直接埋在沥青结构层中、上方没有土层覆盖的，衰减条件会更差——少了土层这个缓冲和滤波环节，管道和硬质结构层几乎"贴"在一起。
五、还有一层：套管
城市道路下的燃气管道，有不少是带套管敷设的——水泥套管或钢套管。套管同样是声波衰减的大户，尤其是钢套管，弹性模量摆在那儿，能量传透很费劲。
不过套管有个可以利用的特点：套管两端通常还能测到信号，中间段会明显减弱。所以在套管段作业，先把两端的位置定住，中间的走向就基本有了框架，再加密剖面往中间推，比在中间硬啃要省事得多。
六、现场怎么破解：五步走
知道了机理，办法就清楚了。核心思路只有一条：不在硬度高的地方硬拼精度，换个地方把精度找回来，再拿回来复核。
第一步：先软后硬
一条管线沿线，地面条件通常是软硬交替的。先把软土段（绿化带、土路肩、未硬化的人行道）跑一遍，把管线走向和大致位置定下来，拿着这个"基准"再回硬质路面上复核，比直接在马路上从头摸索效率高得多。
第二步：找"软土缝隙"建立参照
马路不是铁板一块，总有软的地方：路缘石与路面交界处、检查井周边、树池、管线开挖后回填的沟槽。在这些位置测一个点，你能拿到一个"窄峰"的标准形态。
这个窄峰就是参照系——它告诉你"这条管线在当前频率下，信号正常衰减时应该是什么样子"。拿着它去对比硬质路面上的宽峰，心里就有底了。

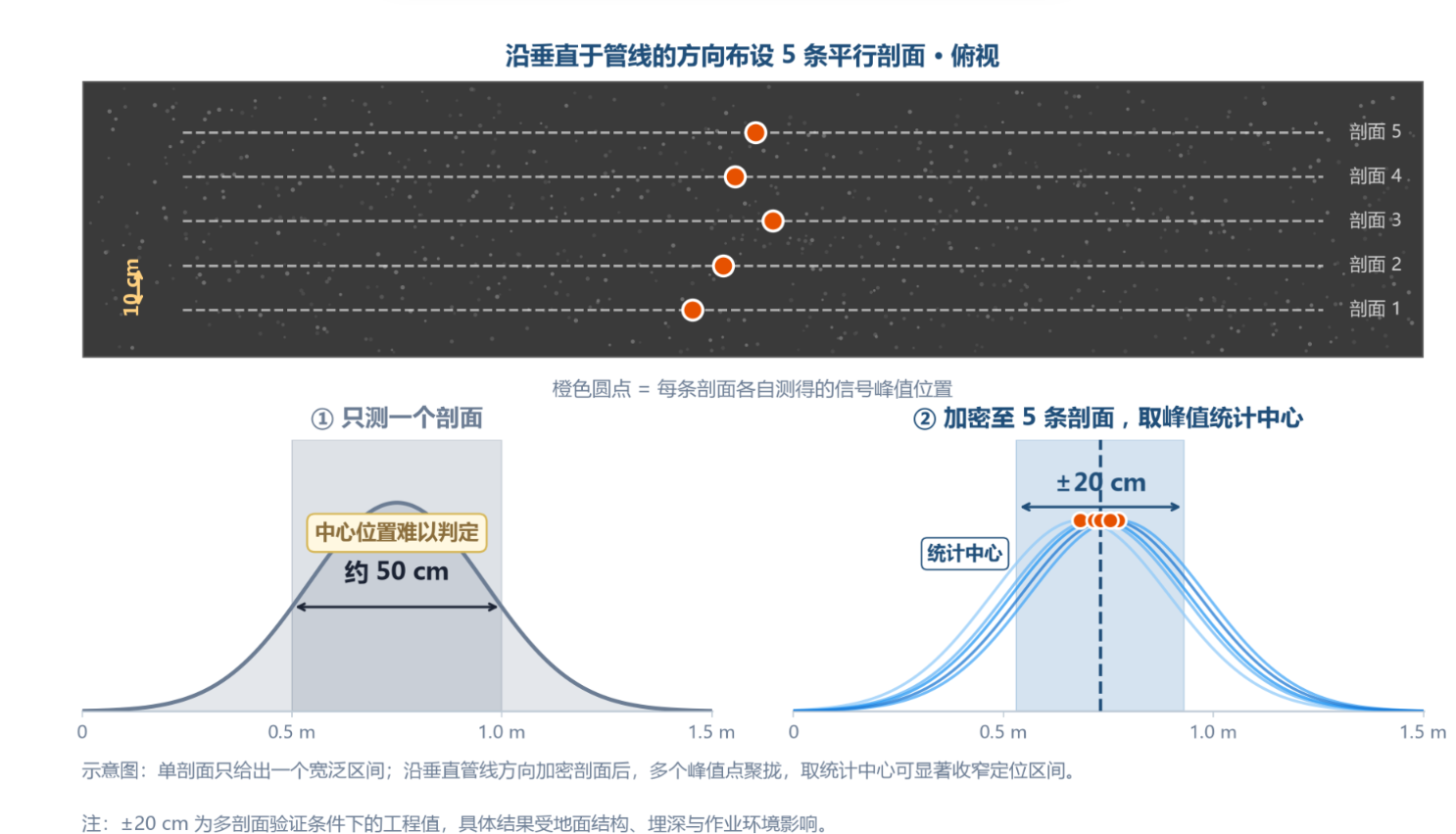

第三步：加密剖面，间距可以缩到10厘米
常规条件下跑三个剖面就够用，硬质路面上要加。剖面数加到五个，剖面间距从常规值缩到10厘米左右，让采样点密起来。
峰宽是客观存在的，加密剖面不会让峰变窄，但能让多个剖面的峰值位置相互印证，把真实管位从宽峰里"挤"出来。
第四步：适当提高发射功率
硬质路面衰减大，那就把源头能量提上去。KF-20、KF-50都支持发射功率调节，在沥青、水泥路面作业时适当提高功率，能改善到达地面的信号强度。
注意是"适当"：功率提上去的同时，环境噪声也会跟着被放大，要盯着频谱界面看信噪比的变化，别一味往上加。
第五步：软质覆盖层，钢钎触探来帮忙
遇到沙土路面、或者淤泥、河床这类软质覆盖层，可以用钢钎辅助：1.6米长的钢钎插入地下，插得越深，接收到的信号越强，等于是把"探头"往下送了一段，绕开了部分衰减。
| 安全红线 钢钎只能插在管位两侧，不要插到管位正上方，避免戳穿管道。作业前先用探测结果确定大致位置，钢钎从两侧向内试探，不要直接往信号峰值点下钎。 |
七、精度到底怎么算：别拿单剖面的峰宽当精度
这一节是整篇文章要讲的重点，也是现场容易搞混的地方。
多剖面法的底层逻辑是这样的：单个剖面测出的峰值位置，并不是一个确定值，而是服从以真实管位为中心的正态分布。也就是说，单次测量有一定概率偏左一点，也有一定概率偏右一点，但大量测量会围绕真实管位聚拢。
假设单个剖面锁定管位的准确率为 p，那么跑 N 个剖面后，至少有一个剖面命中的置信度为：
| P = 1 − (1 − p)ᴺ |
按单剖面准确率 80% 估算：跑 3 个剖面，累计置信度约 99.2%；剖面数继续增加，置信度还会进一步提升。所以在埋深较大的区段（≥2米），建议剖面数不少于 5 个；常规条件下 3 个剖面基本够用。
| 剖面数 N | 累计置信度（p=80%） |
回到开头那个问题：马路上信号峰宽到 50 厘米，是不是精度就变成 50 厘米了？
不是。这 50 厘米是单个剖面上信号峰的宽度，属于"初步锁定区间"，不是最终精度。当你在这个区间内加密剖面、让多个剖面的峰值位置相互印证之后，位置会收敛——KF-50 的定位精度 ±20 厘米，指的就是经多剖面验证后的水平误差。
| 常见误区 拿单次单剖面的峰宽去评价设备精度，这是不对的。峰宽反映的是当前地面条件下的声强梯度，精度反映的是多剖面验证后的收敛结果，两回事。同理，也不要因为在软土上"一下就锁住"就认为精度天然更高——那只是梯度帮了忙。 |
八、带得走的作业清单
九、说到底
探测这件事，很多人把注意力都放在设备上——频率对不对、功率够不够、探头灵不灵。这些当然重要，但当你在马路上遇到信号"糊成一片"的时候，先别急着怀疑设备，先低头看看脚下踩的是什么地面。
软土帮你收窄信号峰，硬质路面把它摊开，沥青层再叠加温度、骨料散射和弹性模量三重影响。理解了这一层，你就知道该往哪儿使劲：不是硬磕宽峰，而是换个地方找参照、加密剖面做收敛。
你的管线，在马路上遇到过锁不准的情况吗？
