供水PE管道的探测难题是如何解决的?

时间:2022-03-24 15:01:35


PE(聚乙烯)材质的管道越来越多的应用于燃气、供水、消防等城市地下管网中。供水的PE管道材质和燃气PE管道一样,埋地后同样面临着探测的难题。


在我们使用主动声源PE探管仪探测PE燃气管道的过程中,很多管线探测同行马上就联想到既然燃气PE管道可以准确测了,那供水的PE管道能不能测呢?


20215月,应业主方的邀请我们来到武汉某工地,采用主动声源PE探管仪进行供水PE管道的探测试验。

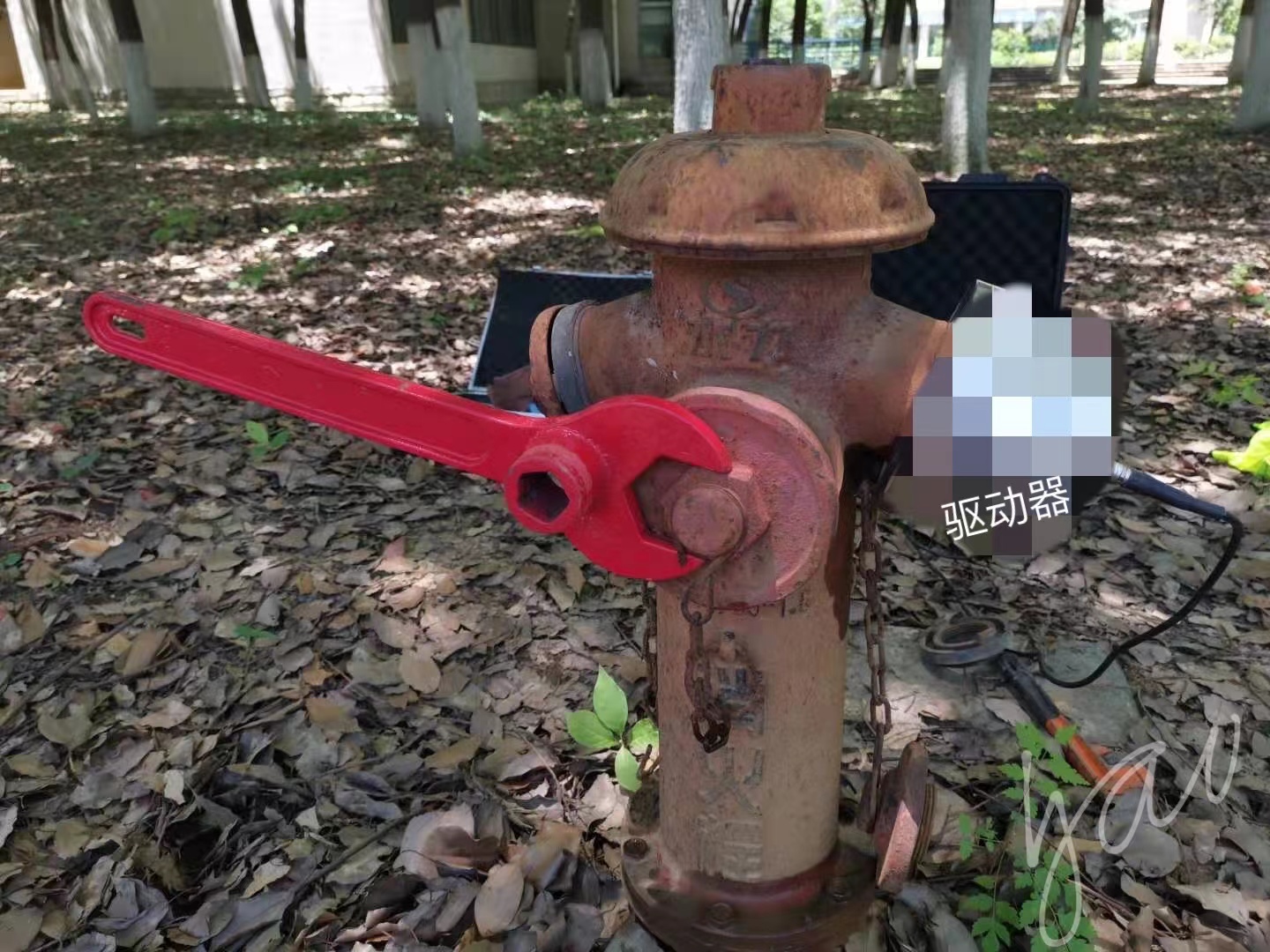

我们通过改进声波驱动器,顺利地和消防管道的入口(消防栓)连接起来,另我们非常惊喜的探测结果,通过这个方法在信号源的两边单向各自探测到了100多米,难道我们供水PE管道真的就这样成功了?


经过微弱的信号搜索,我们成功解决了业主在这一处供水PE管道的探测,这也是我们第一次在供水PE管道上成功测试。


但是总体来说,和燃气PE管道探测相比,燃气PE管道单向探测最长距离可以到达1公里以上,探测信号很强、很明显。为什么供水PE管道必须要通过微弱信号才能探测得到呢?

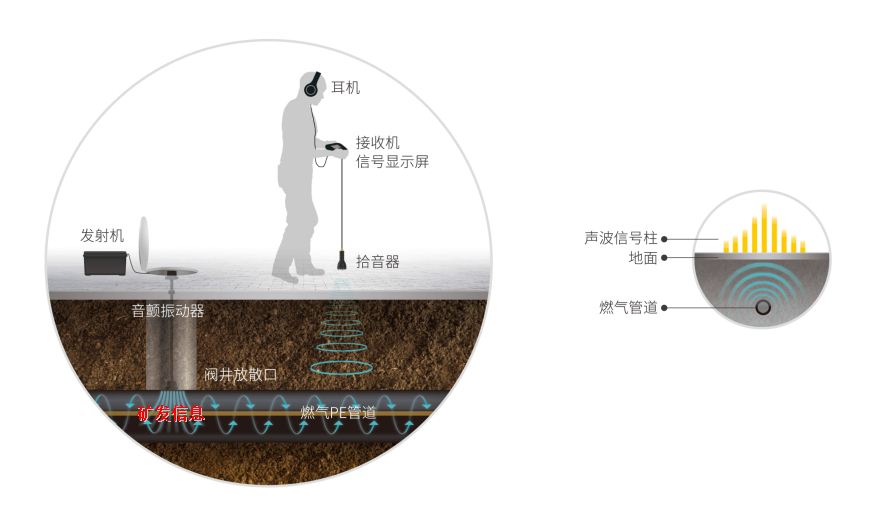

主动声源PE探管仪通过向管道中的介质施加一个特定频率声波信号,声波再透过管壁传播到达地面,在地面通过声波信号分析从而到达探测的目的。



其中管道中的介质是信号传播的关键,也是使用主动声源PE探管仪的地球物理应用条件。


声波在各类介质传播特性差别很大。这与管内介质的物理属性-----声阻抗关系密切,声阻抗物理含义就是声波传导时介质位移需要克服的阻力,声阻抗值越大表明介质对声波传播的阻碍就越大。




从上图中我们看出,PE燃气管中介质----甲烷的特性阻抗值为294N·s/m³,空气的特性阻抗值为415N·s/m³



我们在探测过程中也遇到有很多朋友问:没有使用的燃气PE管道能不能探测呢?


当然也是可以的,没有通气的PE燃气管也是可以探测,只要有空气,也可以探测。只是因为声阻抗的原因,效果没有比探测通气了的PE燃气管好。


我们在看看水的声阻抗1.480×10³·10³N·s/m³,这约是甲烷气体阻抗值的5000倍,约是空气的3500倍,水的声阻抗非常大,所以声波在水中传播时能量衰减的太快。


这也是我们在供水PE管道探测中信号很弱的原因。同时也有人疑问到,声波在气体、液体、固体中的传播速度是:


固体>液体>气体


那么,声波不是在水(液体)中传播的速度不是比空气中传播更快吗?


这里有个理解的误区,探测传感器所测的是声波在空间中传播时的振动幅度,可以理解为信号强度,而不是探测声波的速度。信号的强度和介质的声阻抗有很大的关系。


所以根据目前PE探管仪音频驱动器的功率有限,即不可能再将功率提高几千倍来达到增加远距离声波信号的问题。这就是目前供水PE管道和燃气PE管道探测效果存在差异的主要原因。


尽管信号比较弱,但是我们在供水PE管道或者消防管道中有个有利的条件:


不管是供水PE管道还是市政的消防管道,具有多的阀门和消防栓作为信号接口。


按照 消防给水及消火栓系统技术规范 GB50974-2014要求第7.2.5条:市政消火栓的保护半径不应超过150m,间距不应大于120m


在不大于120m的消防栓接入口中完全可以采用主动声源PE探管仪进行探测。


我们在实际探测过程中,如果遇到供水PE管道的探测问题,可以采用主动源PE探管仪试试。任何物探方法都具有应用的条件,通过现场主动的施加探测方法有利条件,也能解决我们的探测问题。




作者简介:王辉,地球物理勘探专业毕业,从事燃气PE管道探测5年,联系微信:wh363894029
