套管里的燃气PE管道怎么探？记住"两端抓、中间推"

前几天有位巡线同行问了个挺典型的问题：图纸上一条直管横穿马路，测到路口时信号突然掉了下去，时有时无，挖开一看——管子好好的，外面还多包了一层水泥方管。

这层"马甲"，就是套管。燃气PE管道过路、过桥、过铁路时，常在PE管外加设水泥套管或钢套管做保护。对管道是好事，对探测却是实打实的加试题：声波要多穿一层壁，信号自然就"瘸腿"了。

一、先分清：套管不是穿越管

很多同行把这两种工况混为一谈，其实探测特征完全不同，搞反了判据就会南辕北辙。

分辨的办法：查施工、竣工资料是省事可靠的一步；现场可以结合出入土点形态和管周介质判断——穿越管两端是"土"，套管两端能看到管口结构。

二、衰减从哪来：多穿一层壁，多折一道劲

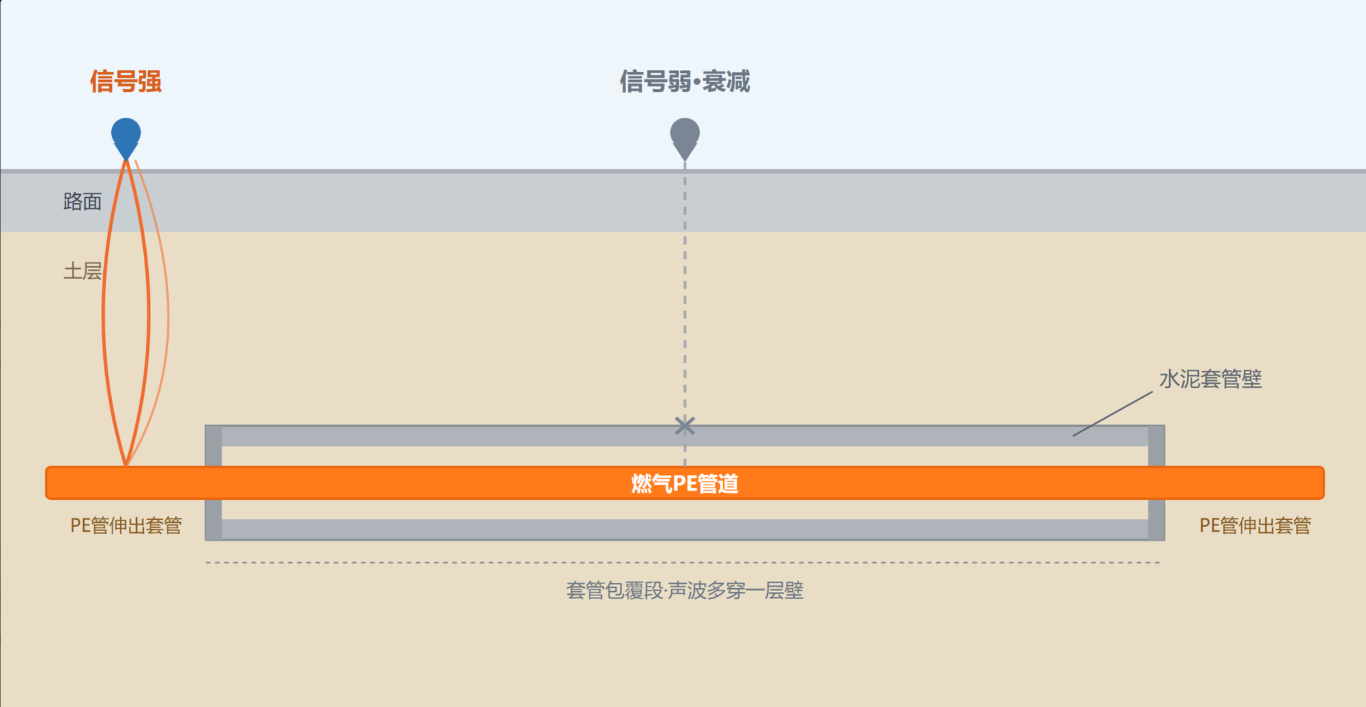

主动声源法的传播链，通俗讲就是：管内燃气振动 → PE管壁 → 覆盖层 → 地面拾音器。套管工况下，这条链中间硬生生多了一道"套管壁"。

每多一层介质，就多一次界面反射和散射。拿数据说话：混凝土的弹性模量约0.14–0.23×10⁵MPa，PE约0.015–0.025×10⁵MPa，混凝土比PE硬一个数量级。声波从PE传到水泥界面，相当一部分能量被反射回去，能透过去、再经土层传到地面的只是其中一部分。钢套管更甚，金属界面的反射比水泥界面更强。

现场的表现就是三句话：包覆段信号弱、最强点变宽变糊、读数容易漂移。不知道原理的同行，很容易在这一段误判成"管断了"或者"设备出问题了"。

三、如何解决

1.包覆段弱到近乎消失 → 两端抓、中间推

PE管从套管两端伸出的位置，没有套管壁阻挡，信号明显好于包覆段。先在两端建立已知点，再往中间推进，用走向和间距推演包覆段的管位——这就是我们此前反复强调的"已知到未知"原则。别在信号差的地方死磕，把力气花错了地方。

2.突变点 ≠ 管位

沿走向测线走一遍，信号从弱转强的突变位置，大概率是套管口（PE管伸出套管的分界）。把突变点直接当管位标注，成果图上就埋了雷。稳妥的做法是多剖面交叉复核：套管口附近的强弱分界沿走向连续出现，而真管位上的信号点垂直于走向分布稳定，两类点的排布规律不一样，比一比就分得清。

3.钢套管别硬刚

钢套管的界面反射比水泥更强，包覆段的地面信号往往弱到难以辨认。这种工况下，把重心放在两端已知点 + 邻近阀门井连通性验证上：拾音器放到阀门井上，有明显信号，说明信号源到阀井之间的管段连通且距离不远——这是我们讲过的天然验证点，套管工况下尤其好用。软土覆盖段可以辅以触探感知，但安全红线不可逾越：触探位置要偏开管位，防止戳穿管道。

四、套管段定位速查

套管里的燃气PE管道不是测不了，而是不能拿平地那条"跟着最强点走"的老思路硬套。记住这句口诀：两端抓、中间推、突变点复核、钢套别硬刚。
