实战经验之1.1毫米的警钟——高压燃气管道检测实录

在新疆戈壁滩，一条37公里长的高压燃气管道已经在地下安静服役了15年。最近一次"体检"，它交出的成绩单是：18处防腐层破损点、一段"欠保护"的阴极保护系统、明显的交流干扰，以及一个1.1毫米深的腐蚀坑。

这条管线离"出事"还有多远？问题出在哪？怎么治？我们把这一次真实的管道检测完整讲给你听。

先认识一下"主角"。

这是一条GA1级长输气管道。它的防腐蚀体系是强制电流：外面包着三层结构聚乙烯（3PE）防腐层，地下配合强制电流阴极保护——涂层当"外衣"，阴保当"内功"。

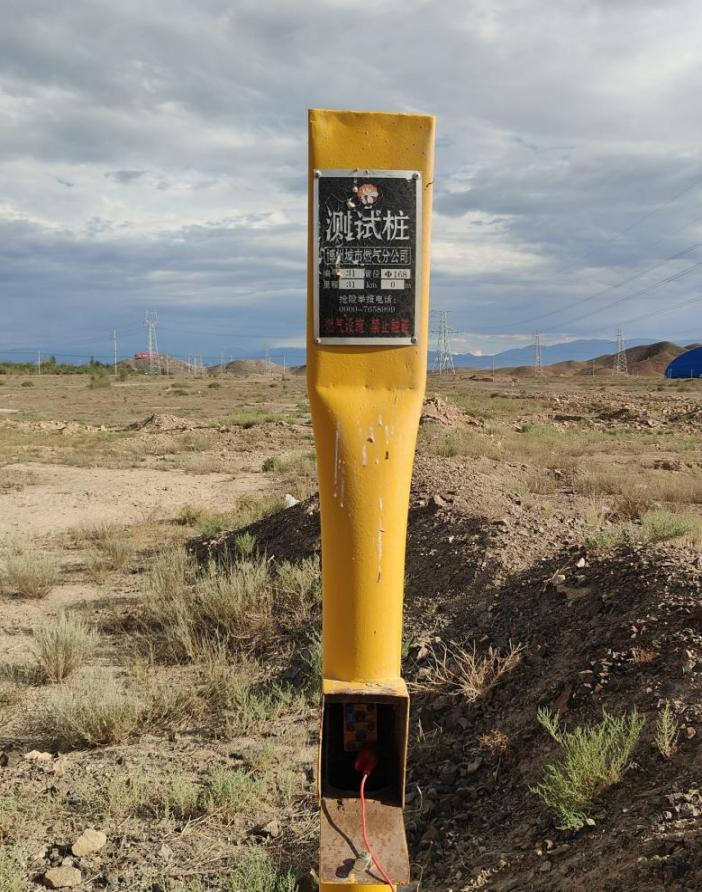

管道沿线以旱地、农田和戈壁滩为主，土壤类型跨度不小。地面上，671处标志桩、37处测试桩、4处排流桩，是它的"地面哨所"，也是我们后面所有电参数测试的"取数口"。

埋地管道检测的首要原则：能不开挖，就不开挖。

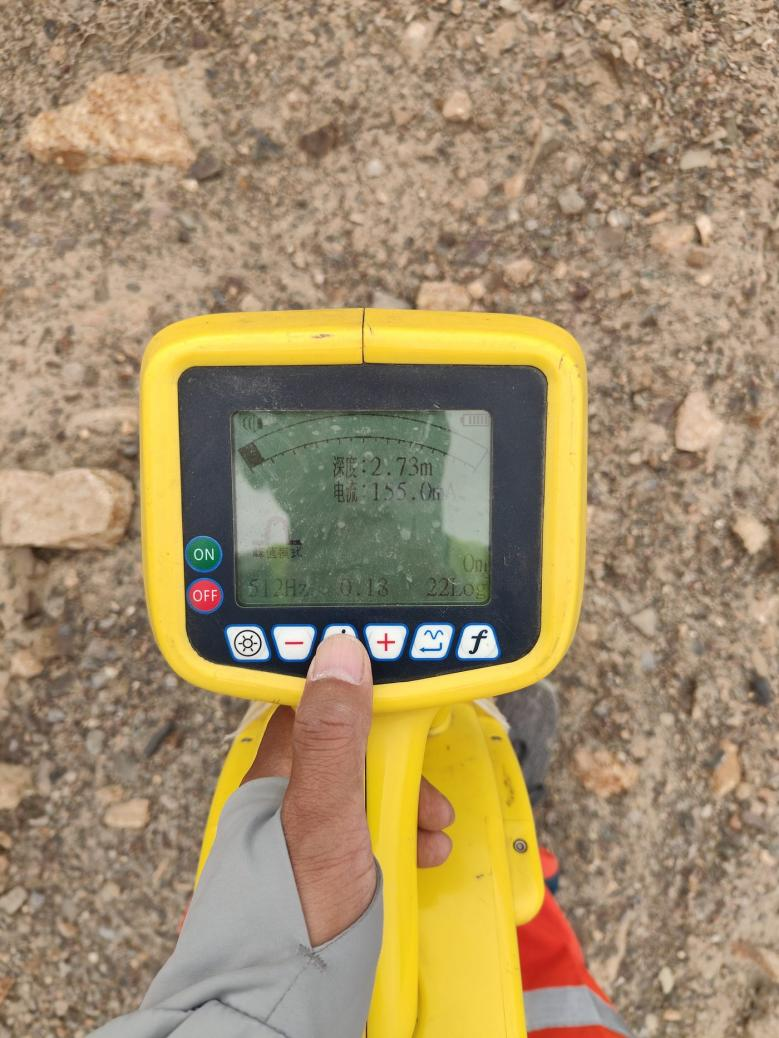

PCM管中电流法：给管道施加特定频率的信号电流，沿线逐点测量电流衰减。防腐层完好，电流衰减平缓；哪里涂层破了，电流就从哪里泄进大地，衰减曲线陡然跳水——像心电图上的异常波形。

ACVG交流电位梯度法：在地面捕捉破损点泄漏的信号，给破损点精确定位。信号强度用dB表示，数值越大，破损越重。

这里有个容易被忽略的操作细节：检测前必须断开排流设施、固态去耦合器和牺牲阳极等所有接地设施。否则这些接地路径会把信号电流"分流走"，定位结果直接失真。

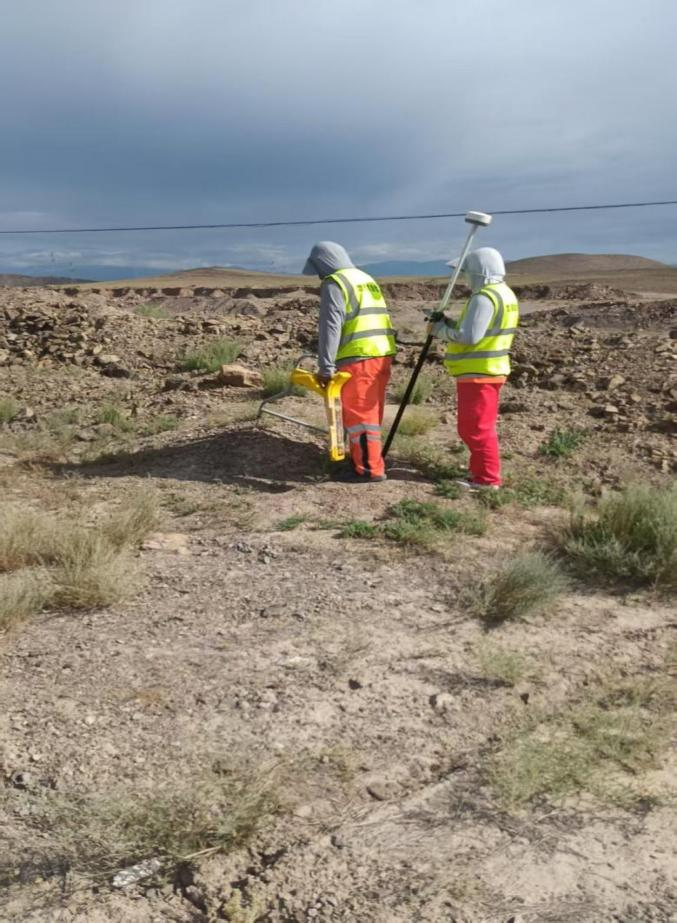

这次全线以3～5米间距推进，结果：检出防腐层破损点18处，信号强度30～88dB，破损点密度P=0.048处/100米。

按GB/T 19285《埋地钢质管道腐蚀防护工程检验》评价，防腐层整体状况为1级——破损不算多，但每一处都是腐蚀的"突破口"。

如果说防腐层是"外衣"，阴极保护就是管道的"贴身保镖"：让整条管道成为电化学"阴极"，用外加电流抵消腐蚀反应，钢铁便不再溶解。

判断它称不称职，主要看一个数：管地电位。

按照GB/T 21448《埋地钢质管道阴极保护技术规范》，管道达到有效保护的常用判据，是保护电位不高于-0.85V（相对铜/硫酸铜参比电极，CSE）。

而这次对37处测试桩的实测结果是：管地电位分布在-0.6V～-1.1V之间。也就是说，只有部分管段达到了-0.85V的保护准则，还有相当一部分区段，阴极保护处于"欠保护"状态——保镖在岗，但没使出全力。

到这儿必须说清一个行业里经常被混淆的问题：上面那个-0.6V～-1.1V，是"通电电位"还是"断电电位"？两者差别很大。

通电电位（Von）：阴保电源通电状态下，在测试桩上直接读到的管地电位。它里面混着两块钱：一块是真正的极化电位，另一块是保护电流在土壤电阻上产生的IR降。

断电电位（Voff）：瞬间切断阴保电源后再读到的电位。此时电流归零，IR降消失，剩下的才是钢铁表面真实的极化状态。

问题是——IR降有时能占到几十甚至几百毫伏。在土壤电阻率偏高的区段，一个"看着达标"的-0.9V通电电位，刨掉IR降之后，真实的断电电位可能连-0.85V都够不着。用通电电位去判定阴保是否达标，本身就是个坑。

按GB/T 21246《埋地钢质管道阴极保护参数测量方法》，规范做法是试片法：在测试桩处埋设与管体同材质的试片（本项目采用6.5cm²试片做断电电位测试、1cm²试片做交流电流密度测试），充分极化后测量断电电位，用它来评价阴保有效性。

这次检测中，部分测试桩的断电电位落在-0.85V以内，与通电电位的读数存在明显差值——恰好印证了前面电流衰减异常和土壤电阻率偏高这两条线索。

单次点测，只能看到某一个瞬间。但管道上的干扰是随时间波动的——高压线的负荷在变，列车、施工、邻近阴保系统都在动。白天测正常，半夜可能就超标了。

所以规范体系里，长时间连续监测是判断干扰的"金标准"。

这次用的是UDL2多功能数据记录仪（数据记录仪）：把它接在测试桩与试片之间，设定采样间隔，连续记录24小时的电位与电流曲线。它同时干两件事：

一是直流干扰监测。记录管地电位的波动值。按GB/T 19285的规定，当电位波动值大于200mV，就判定存在杂散电流干扰。同时结合GB 50991《埋地钢质管道直流干扰防护技术标准》：已投运阴保的管道，一旦干扰导致管道达不到最小保护电位要求，就必须采取干扰防护措施。

二是交流干扰监测。记录交流感应电压，并换算交流电流密度 JAC（A/m²）。这一步的关键在于——JAC 不是拿电压除一下那么简单，必须按 GB/T 40377《金属和合金的腐蚀 交流腐蚀的测定 防护准则》和 SY/T 0087.6《钢质管道及储罐腐蚀评价标准 第6部分：埋地钢制管道交流干扰腐蚀评价》的方法，结合试片裸露面积和土壤电阻率来算。

为什么不用5分钟普查代替？因为5分钟只能取一个"快照"。这次全线先做了逐桩5min普查（37处交流感应电压有6处大于4V），再对包含6处大于4V在内的27处测试桩做24h连续监测——普查找疑点，连续监测定结论，两步走才站得住。

这里还有个必须交代的现场条件：干扰监测期间，阴保电源必须保持正常运行状态，否则测出来的不是真实干扰水平。

前面反复提到"土壤电阻率"，它到底管什么？

简单说，土壤电阻率 ρ（Ω·m）是土壤导电能力的倒数描述。电阻率越低，土壤越"导电"，腐蚀性通常越强——因为腐蚀电池的回路更通畅，电流跑得更顺。它同时还是个"隐形放大器"：ρ 越高，同样的保护电流产生的IR降越大，阴保有效的难度也越大。

按GB/T 19285《埋地钢质管道腐蚀防护工程检验》表1，土壤腐蚀性可以用土壤电阻率指标来分级评价。

这次检测采用ZC-8接地电阻测试仪（配套万用表），按2米测试间距对沿线37处测试桩逐点测土壤电阻率，实测区间为16.328～175.84 Ω·m，跨度接近一个数量级。

评价结果：

没有强腐蚀点，算是好消息。但要注意，18处中等腐蚀几乎占了一半，且都分布在测试桩位置——而测试桩只是最方便取数的点，不代表桩间土壤都一样。所以这个结果应该被读成"底子在中等偏弱区间"，而不是"全线土壤很温和"。

更重要的是：这几处中等腐蚀区段，和后面开挖发现的蚀坑位置，是能对上的。

阴极保护是一个完整的电流回路：恒电位仪 → 阳极地床 → 土壤 → 管道 → 回到恒电位仪。这条回路里任何一个环节"堵"了，保护效果就掉。

接地电阻就是衡量"堵不堵"的核心参数。

（1）辅助阳极地床接地电阻

辅助阳极地床是强制电流阴保的"电流发射极"。它的接地电阻越大，同样的输出电压能推出去的电流就越少。

本项目设1台线路恒电位仪，预置电位-1.200V，输出电压0.733V，输出电流0.06A，配套辅助阳极地床接地电阻实测3.9Ω，运行无异常。从阳极地床的角度看，回路是通的。

（2）排流接地极接地电阻

沿线设4处交流固态去耦合器排流点。排流接地极的接地电阻直接决定排流效率——接地电阻太大，交流电流"排不出去"。

实测4处排流接地极接地电阻分别为1.7Ω、2.3Ω、2.8Ω、1.9Ω，均在合格区间；配套检测还包括排流前后管道电位/电压、接地极电位/电压、交流与直流排流量、排流电流密度、排流点土壤电阻率，并做了24小时连续监测。

（3）为什么这几组数要一起看？

因为它们是串在一条链上的：

任何单独一个数字都不足以定性，只有整条链一起看，才能解释那个1.1毫米的坑是怎么来的。

欠保护还不是全部的麻烦。

宏观检查发现，管道沿线存在11处杂散电流干扰源，表现形式非常典型：与高压输电线路并行、交叉敷设——其中并行段集中在24#测试桩+136m 至 26#智能桩-420m 一带，交叉点则零散分布在13#、14#、15#、16#、28#、32#、34#、35#测试桩附近。这正是产生交流杂散电流干扰的典型场景。

高压线会在管道上感应出交流电压，它的危害有两层：

一层是"干扰测量"：交流电流叠加在直流保护电流上，让管地电位读数失真，阴保到底达没达标，都变得不好判断；

更危险的一层是"交流腐蚀"：在防腐层破损点，当交流电流密度足够大时，腐蚀速率会显著高于土壤自然腐蚀——而且这种腐蚀往往集中在小面积破损点上，坑深增加得特别快。

从普查结果看，37处测试桩中有6处交流感应电压大于4V，其余31处小于4V；而在27处测试桩开展的24h连续监测中，有8处存在某一时间段内高于4V的情况——干扰不是全天候恒定的，它随高压线负荷波动。

这正是单次普查替代不了连续监测的原因：5min普查抓到的只是"快照"，超标时段很可能被错过；只有24h连续记录，才能把间歇性超标"抓现行"。本次监测显示，8处测点的交流电流密度JAC峰值超过30A/m²，已越过SY/T 0087.6评价的干扰注意值；其余19处实测JAC均低于30A/m²，为可接受水平。

所以"弱"这个评级，必须打个折扣看。宏观上11处干扰源位置明确、并行交叉关系清楚，连续监测又暴露了8处间歇性超标测点，而管道本身还处于阴保欠保护区间——三重因素叠加，才是这次开挖挖出深坑的合理解释。

干扰防护措施的取舍，要结合管段保护状态一起判断，不能只看单点普查评级。

开挖，验证了一切。

不开挖检测给出"疑点清单"，真相要靠探坑。

依据TSG D7003-2022《压力管道定期检验规则—长输管道》，检测团队在破损点密集、干扰明显的区段开挖4处探坑。探坑揭露的土壤为砂石土，局部湿润——正是腐蚀最活跃的微环境。

4处开挖点中，3处防腐层存在不同程度的回填机械损伤，1处为排流桩扁铁漏电；

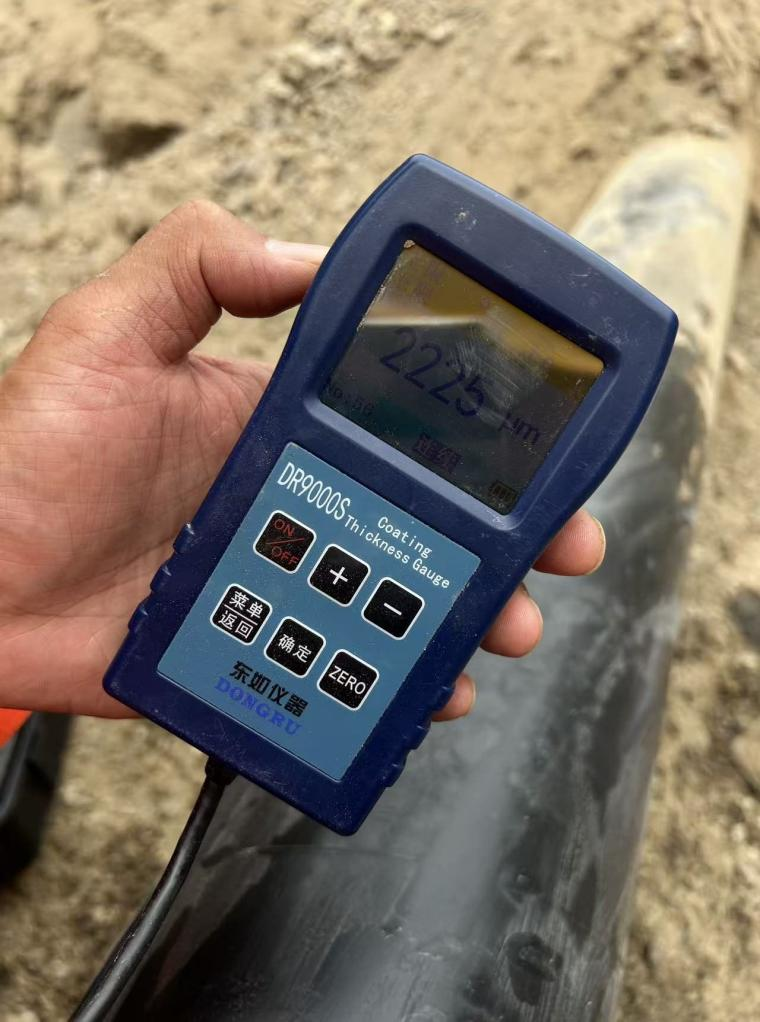

管体壁厚，是安全余量的核心指标：

最关键的一个数字，藏在蚀坑里。

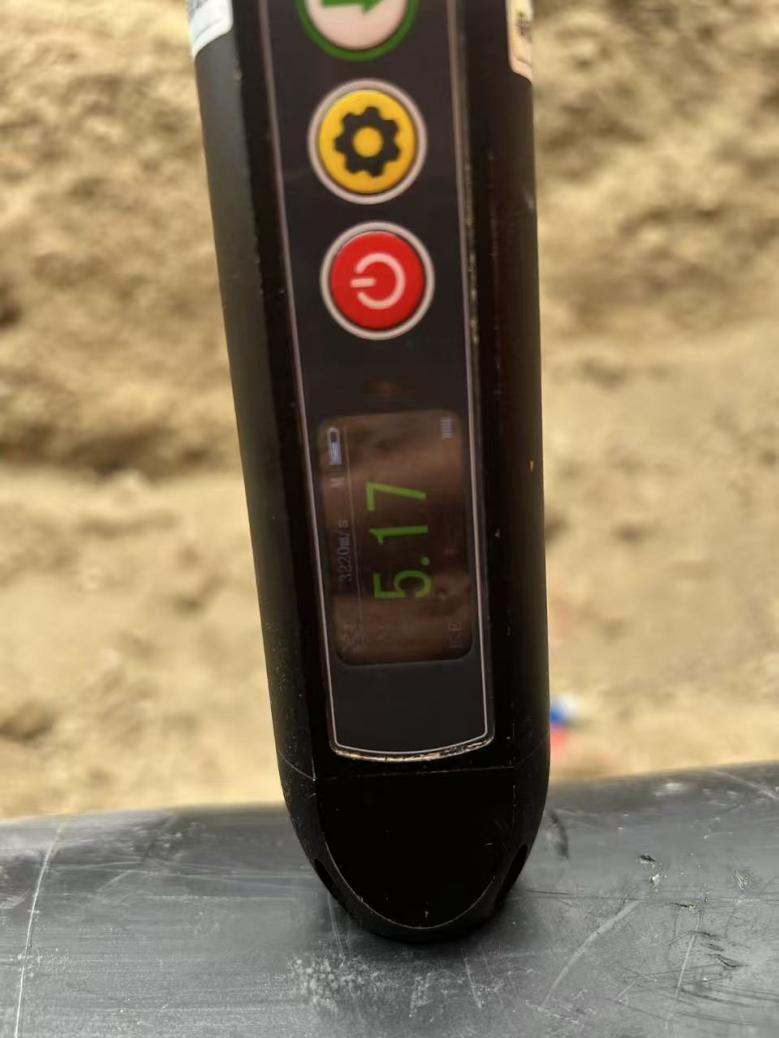

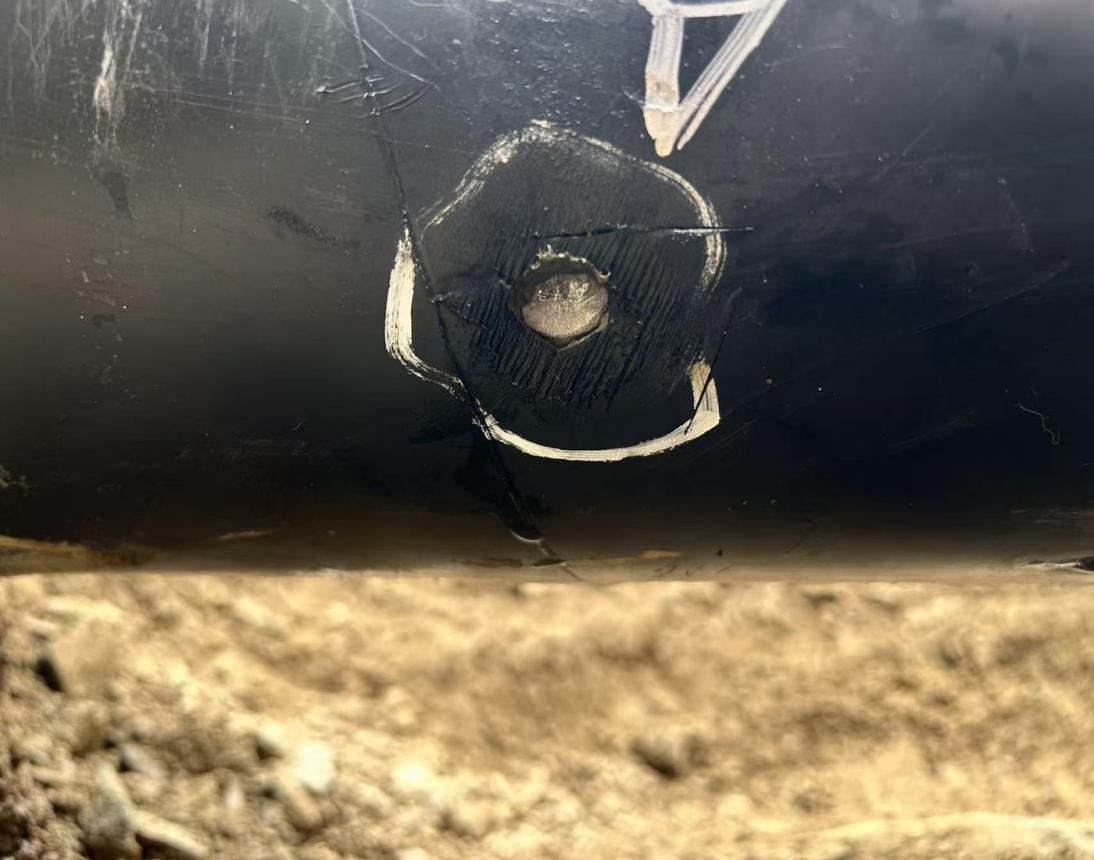

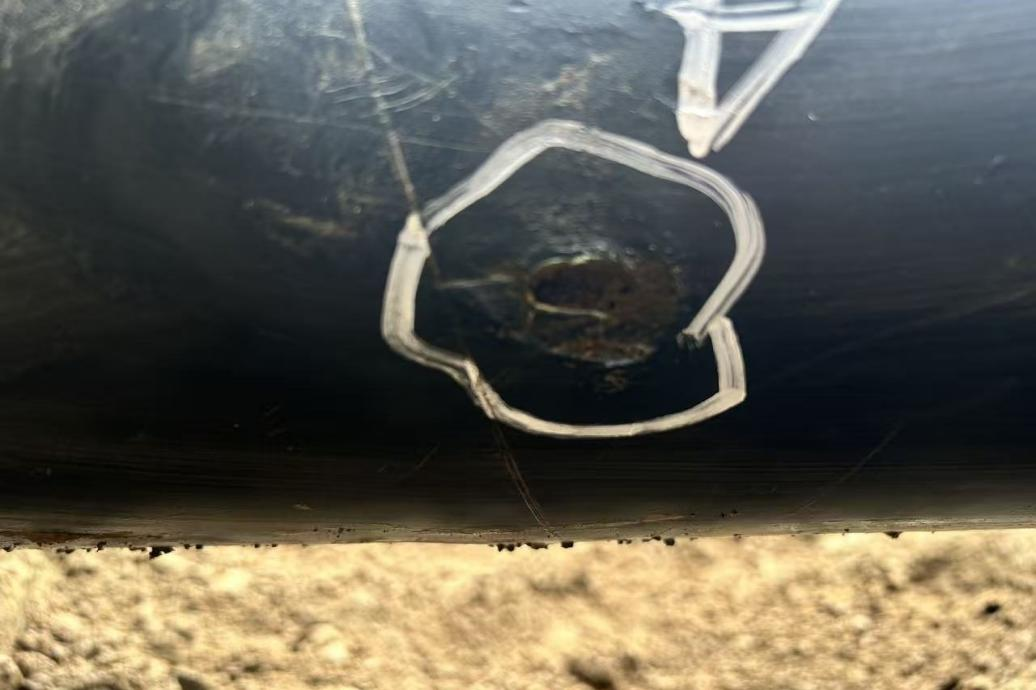

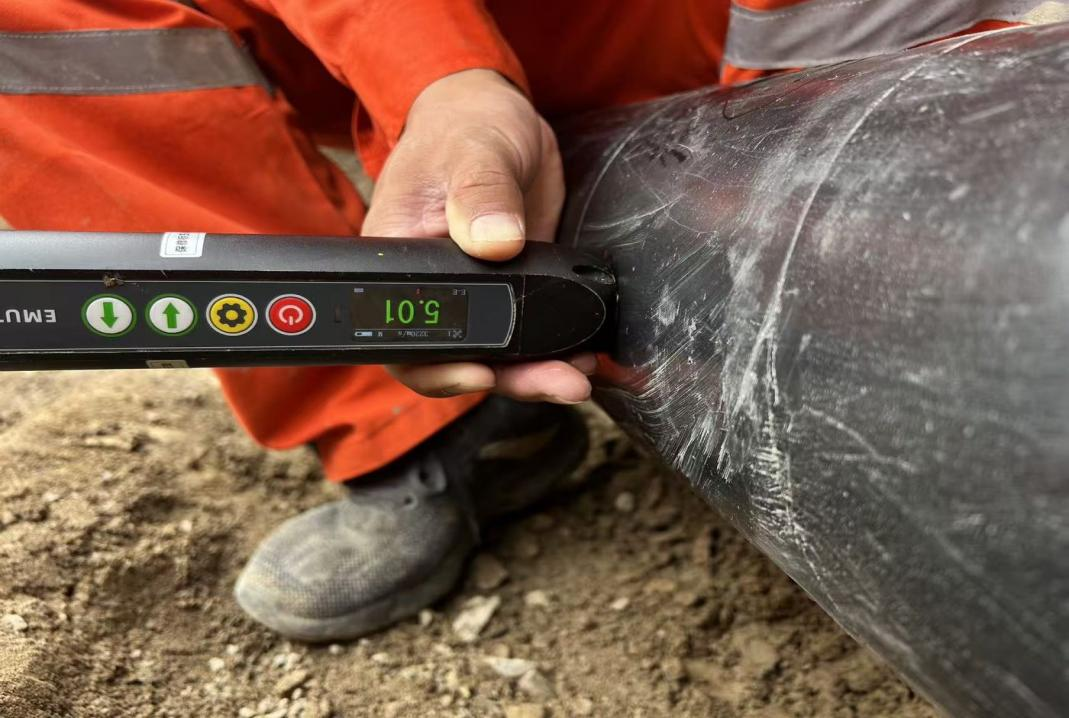

经除锈打磨、逐层测深：全线最深的一处蚀坑，深度达1.1毫米——已经吃掉公称壁厚5.0毫米的22%，蚀坑处剩余壁厚约3.9毫米。

按GB/T 30582-2014《基于风险的埋地钢质管道外损伤检验与评价》校核，该点剩余强度尚能满足当前运行工况。但别觉得这个数字"还行"——腐蚀坑最可怕的地方在于它的"加速度"：坑越深，局部环境越恶劣，长得越快。再给它几年时间，后果不堪设想。

复盘这个1.1毫米的蚀坑，成因是典型的"三重叠加"：

再叠加上土壤电阻率18处中等腐蚀的"底子"，蚀坑自然以远超设计预期的速度生长。

这也解释了行业里一个常见的困惑：为什么"涂层完好率很高、阴保设备运转正常"的管道，也会挖出深坑？——因为设备"在运转"、涂层"大体完好"，不等于保护真的"到位"。数据，要一个测点一个测点地看，还要通断电分开看、连续24小时地看。

针对检测结果，整改清单包括五件事。

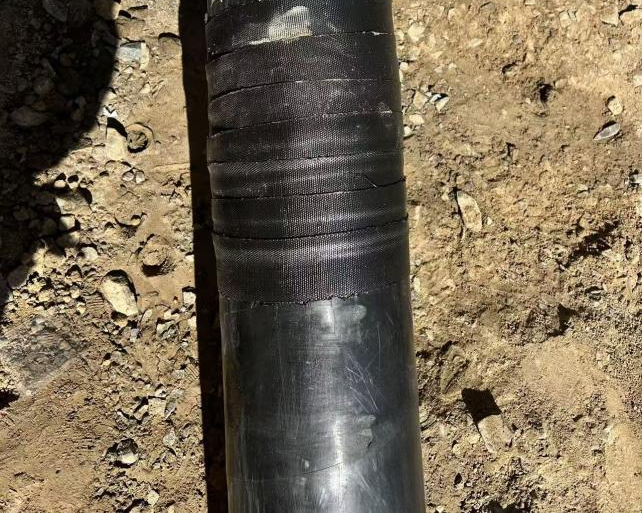

一是修复防腐层。对已开挖的4处缺陷，按SY/T 5918《埋地钢质管道外防腐层及保温层修复技术规范》完成除锈、补伤、防腐胶带分层缠绕压实，恢复绝缘屏障。

二是管好剩余破损点。剩余14处破损点按高后果区、干扰区等风险维度建立管控台账，高风险区段纳入维修计划，中低风险区段持续监控。

三是治理交流干扰。对11处并行交叉等干扰明显区段、以及24h监测中暴露的8处间歇性超标测点，完善排流设施（固态去耦合器）并复测治理效果；对4处既有排流点定期复测接地电阻与排流量，把交流电流密度压到30A/m²以下。

四是补齐阴极保护。对未达-0.85V准则的区段排查原因——阳极床损耗、绝缘接头失效、干扰引起的电位失真，逐一消除，让"保镖"真正使出全力。同时明确后续阴保检测一律以试片法断电电位为判定依据。

五是完善连续监测。把UDL类数据记录仪的24h直交流干扰监测纳入常态化工作，重点覆盖11处干扰源区段和阴保欠保护区段——单次点测替代不了连续曲线。

管道安全，从来不是"设备在运转"就万事大吉。

它是37公里一步一步走出来的电流衰减曲线，是37个测试桩上一个一个测出来的土壤电阻率，是24小时不间断的通断电电位曲线，是一铲一铲挖开的探坑，也是那个藏在涂层下面、差点被忽略的1.1毫米。

对埋地管道来说，腐蚀从不会大声提醒你。能抢在它前面的，只有定期检测——以及，把每一个数字都测准、看对。
