河底、铁路、高速路下——穿越PE管道到底怎么测？

为什么会这样？

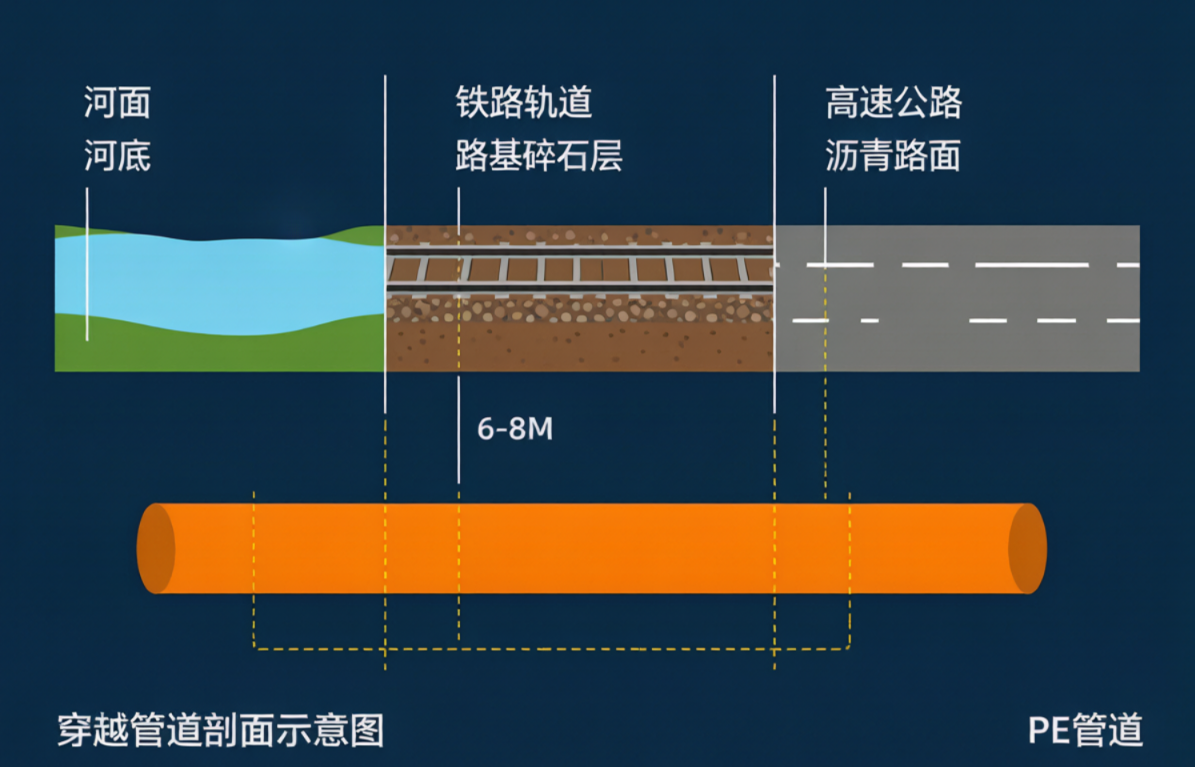

声波的衰减量与覆盖层厚度大致成正比关系。穿越段埋深往往是平地段的好几倍——5米、8米甚至更深。声波从管道传到地面，中间要穿过厚达数米的土层、碎石层、甚至混凝土路基。每一层介质都在吸收和散射声能。到了地面，信号已经弱到接近环境噪声的水平。

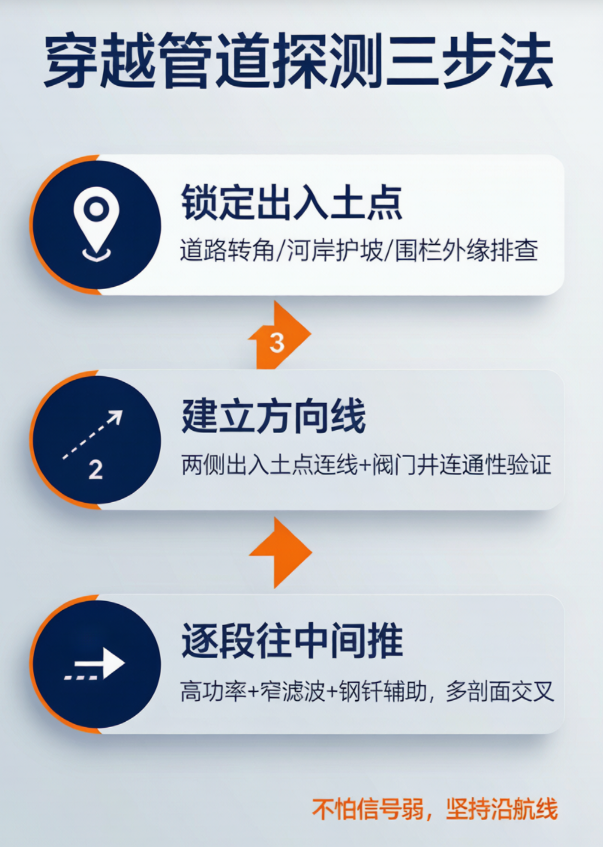

第一步：找到出入土点

这是穿越探测中最关键的一步，也是最容易被跳过的。

出入土点通常出现在这些位置：

道路转角或坡度显著变化的边缘（穿越为了避开障碍物，必然在某一侧有出入土口）

河道两岸的护坡、堤岸边缘（管道从河底穿过后从这里"钻出来"）

铁路路基两侧的围栏外缘
有立管或法兰接口的位置附近

实操技巧：先沿着已知管网的走向推到最后一段"平地信号"，然后向外搜索——信号强度突然上升的位置，就是出入土点。出入土点因为管段与空气接触面大、声阻抗突变，信号往往异常强烈。

第二步：出入土点之间建立方向线

找到两侧的出入土点后，把它们连成一条直线——这就是穿越管道的理论走向。定向钻施工的穿越管道基本是一条直线或大半径弧线，不会出现急转弯。

但如果出入土点找不到怎么办？常见两种情况：

只找到一侧出入土点：从已知侧对面方向（河道/铁路对面）搜索，可以用阀门井验证法判断连通性——在对面的阀门井上放置拾音器，有信号说明管道连通。

两侧都找不到：不要硬探。先从周边已知管网逐步推进到穿越段边缘，缩小搜索范围。有时候出入土点被绿化、违章建筑覆盖，需要结合市政管线图来辅助判断。

第三步：逐段推进，不怕信号弱

有了方向线之后，从出入土点开始沿方向线逐渐向中间推进。

这个阶段要接受一个现实：越往中间走，信号越弱。这是正常现象，不是设备问题。

实操要点：

增大发射机功率（KF-50支持10档功率调节，穿越段建议开到高档）

降低接收机滤波带宽（最窄可设20Hz，滤掉环境噪声）

用钢钎辅助——在软土/河岸/农田段，把1.6m钢钎插入地面，拾音器贴在钢钎上接收，信号强度可以提升数倍（注意：钢钎深度不可触及管道位置）

多剖面交叉——穿越段每个点至少做3个以上剖面，用统计学方法排除偶然误差

如果完全收不到信号：切换到低频模式（200-400Hz），低频信号穿透力更强、衰减更慢

错误一：信号弱就换地方，越换越偏

正确做法：沿方向线坚持，用降噪和功率手段"挤"出信号，而不是离开方向线去"找"信号。

错误二：把出入土点的强信号当成“管位”

出入土点信号超强，但管道的真实位置在出入土点之间的直线上，不在出入土点本身。有些人把出入土点标为管位，然后就说"探测到了"——实际上标的是管道的端点，不是中间那段穿越路径。完整的穿越图需要整条轨迹，不是一个点。

错误三：把穿越段中部的微弱信号判定为“没有管道”

这是后果最严重的一个。穿越段中部信号虽然弱，但如果用"一同三不同"原则验证——同一个位置、不同操作员、不同时间、不同设备都测到相同的微弱但稳定的信号——就说明管道确实在下面。不要因为信号弱就判定"无管"，那等于把最危险的路段标记为安全区域。

1. 完整记录两端出入土点坐标和已经完成追踪的段落（标明"实测段"）

2. 在探测报告中明确标注"穿越段中部无法获取有效信号"的段落，附上覆盖层厚度、路面材质等客观条件说明

4. 建议后续采用开挖验证或其他探测手段（如地质雷达、电磁法配合）补充交叉验证

这不是"探测失败"，而是如实记录探测边界。一份诚实的、标注了不确定区域边界的探测报告，远比一份把猜测当事实填满的报告有价值。

一、从两端往中间推，不要试图从中间开始。穿越管道的"中间"信号最弱，是最坏的起点。

二、信号弱不一定是没管子，大概率是埋得深。用降噪和功率手段去"挤"信号，不要离开航线去"找"信号。

三、利用阀门井做连通性验证。在对面的阀门井上能收到信号→管道连通→方向线找对了。

四、不确定就是不确定，如实标注。不要把穿越段中部全部涂实——探测报告里的一句"此段未获取有效信号"比一句糊弄的结论更专业。
