PE管道探测误判排行榜：这五种翻车现场，教你一招避开

每次提交探测成果图之前，你有没有过这种犹豫——「这段管位到底对不对？」「这个信号是真实管道还是干扰？」

现场条件复杂、管线交错，误判有时候不是技术不到位，而是掉进了某些常见的「认知陷阱」。今天把五种最经典的误判类型梳理出来，配合现场场景还原，帮你提前避坑。

误判一：错位探测——把分支当主管

典型场景：从调压柜接好发射机，沿信号一路往南追。走到一个三通位置，信号分叉了——一边强一边弱。你沿着强的那边继续走了一百多米，信号消失了。回来看弱的那边，发现那才是主管，已经走偏了一整段。

问题在哪：三通和弯头位置会产生"信号聚集效应"——振动信号遇到管壁阻力及回声影响，在特征点周围信号异常强烈，形成大片信号高值区域。这时如果不仔细分辨，很容易被强信号带偏方向。

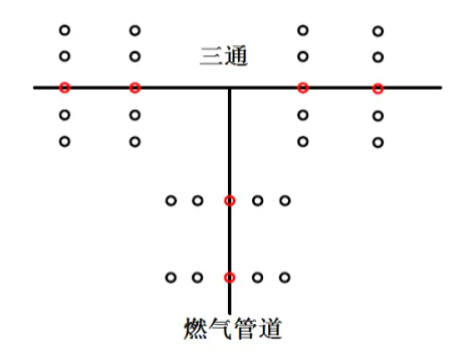

避坑方法：遇到疑似三通或弯头，不要只看一个方向的信号强弱就下结论。做法是：先确定主管道走向，然后在疑似支线一侧做多次剖面探测，找出信号最强点后再在延伸方向找第二个最强点，两点连线后用几何交会法定出特征点位置。条件允许的话，用扫面模式布置规则测网（20×20cm 点距），形成平面探测图，信号峰值连线才是真实的管道走向。目前我司的智能PE探管仪（如KF-50）已内置扫面探测和频谱自动识别功能，可直接在平板端生成平面探测图，省去人工布网和手绘的时间。

误判二：重复探测——同一根管标了两遍

典型场景：一个项目组两人分头探测，一个从东边阀井出发往西，一个从西边往东。最后拼成果图时发现——中间有一段管道被两组信号重复标定，图上显示两条"平行管道"，实际上只有一根。

问题在哪：声波信号在管道中双向传播，尤其是中压主管道双向有效距离可超 3000 米。两个操作员从不同阀井出发，在中间重叠区各自画了一条线，最终成果图里出现了"双线并列"，造成管线数量虚增。

避坑方法：分段探测前必须在图上预先划定各段的起止桩号，明确交接位置。两人交接位置要在现场实地碰头，在同一个点位同时测一次，确认最强点重合。成果图合成时先标定交接点，再从交接点向两侧延伸绘制，确保不重叠。实操层面，建议使用支持探测轨迹记录和管道地图自动生成的设备——例如KF-50每次探测任务的行走路径和信号数据都会自动保存，项目负责人回看轨迹就能快速发现重叠区，从源头杜绝"双线并列"。

误判三：失真探测——把套管段当直埋管

典型场景：某路段过路管道，采集数据后在成果图上标注了管位。甲方按图开挖——挖了1.5米深没找到管。后来发现这段是套管保护段，套管中心位置与实际管道中心差了将近 40 厘米。

问题在哪：水泥套管的弹性模量是 PE 的 10 倍左右，声波在套管段传播时大部分能量被管壁吸收和反射，到达地面的信号是套管外壁传导的残留信号，而非管内 PE 管的真实位置。套管段地表信号的特点是中段极弱，两端（套管口）信号异常强——如果不注意这个差异，很容易把信号最强的套管口附近位置当作管道正上方。

避坑方法：过路探测时如果发现两端信号极强、中间路面突然大幅度衰减甚至消失，这一般就是套管段。正确的做法是：在两端的套管口各做一个标记，把两端标记连成直线作为管道的参考走向（套管一般是直的），并在成果图上注明"套管段，管位仅供参考"，同时标注两端的实际精确位置。

误判四：漏探——把没信号当没管道

典型场景：某项目一条顶管段，从南侧阀井接入信号后，探测到路中心信号完全消失。操作员判断"超深"，在成果图上标注"此段无信号，未探测"。后来甲方反馈：管道在路对面还有一个阀井，从对面接信号，很快就锁定了出入土点——管道全程都在。

问题在哪：这是最典型的"已知到未知原则"没遵守。操作员只从一端出发，走到中间没信号就放弃了。声波在顶管深埋段确实会大幅衰减，但这不代表管道不存在——可能只是衰减到了拾音器接收阈值以下。

避坑方法：顶管探测的铁律：必须从两端验证。一侧走到没信号后，不要停下来下结论，先去对面找已知的阀井或出入土点，反向推进。如果对面阀井里直接放拾音器能测到信号，就证明管道是连通的。这时从两端向中间推进，即使中间某段信号微弱，也可以用两端确定的走向连成参考线，在成果图上标注"此段深埋，位置由两段延伸交汇确定"。需要说明的是，两端验证对设备性能有一定要求——如果单侧有效探测距离不够，对面根本收不到信号，自然无法"反向推进"。目前KF-50在常规工况下双向有效距离超过3000米，配合4G云遥控功能，即使两端操作员相距几公里，后台也能实时同步数据和轨迹，确保两端在同一坐标系下协作，这是靠对讲机沟通做不到的。

误判五：错接判定——钢塑转换位置标错

典型场景：某段 PE 管探测中，信号在某个位置突然大幅衰减。操作员判定此处为钢塑转换点，标注在图上。后来开挖发现：信号衰减的位置距离实际钢塑转换接头差了将近 3 米，管道前面还有一小段 PE。

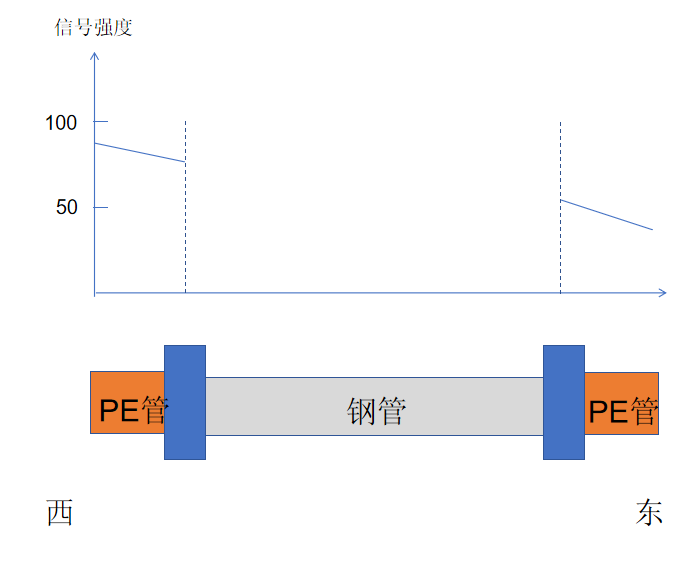

问题在哪：钢塑转换位置的信号衰减是一个渐变过程，不是突变——PE 管内的声波在接近钢管接口时就开始逐渐减弱，因为钢管弹性模量是 PE 的 100 倍以上，燃气分子振动带不动钢管。但这个衰减带可能长达数米。把衰减带的起点当作钢塑转换点，就标偏了。

避坑方法：钢塑转换的判定应该用双向交叉验证。从东往西测，记录信号开始衰减的位置 A；再从西往东测（如果有对面的阀井），记录信号开始衰减的位置 B。两个位置之间的过渡带就是钢塑转换区域。如果只有单侧可测，建议在信号衰减到 50% 的位置前后加密探测（点距缩到 10cm），取信号强度骤降最陡处为判定点，并标注"±2m 误差范围"。实际操作中，加密探测能否高效执行，取决于设备能不能快速切换频率和实时显示信号柱状图——KF-50 搭载 0-2000Hz 可调频率和实时频谱分析界面，操作员在疑似钢塑转换段可以边调频率边观察信号变化趋势，而非盲猜"这里是不是在衰减"，让双向交叉验证的速度和精度都上一个台阶。
